PCR 1001

AFCAMÕES - Sistema Telescópico, perfis
  • AFCAMÕES - Sistema Telescópico, perfis
  • AFCAMÕES - Sistema Telescópico, vista sistema aberto
  • AFCAMÕES - Sistema Telescópico, vista sistema meio fechado
  • AFCAMÕES - Sistema Telescópico, Vista sistema fechado
  • AFCAMÕES - Sistema Telescópico, detalhe
  • AFCAMÕES - Sistema Telescópico, detalhe

Encomende Produto

Preço
Area reservada a utilizadores logados.
Observações:

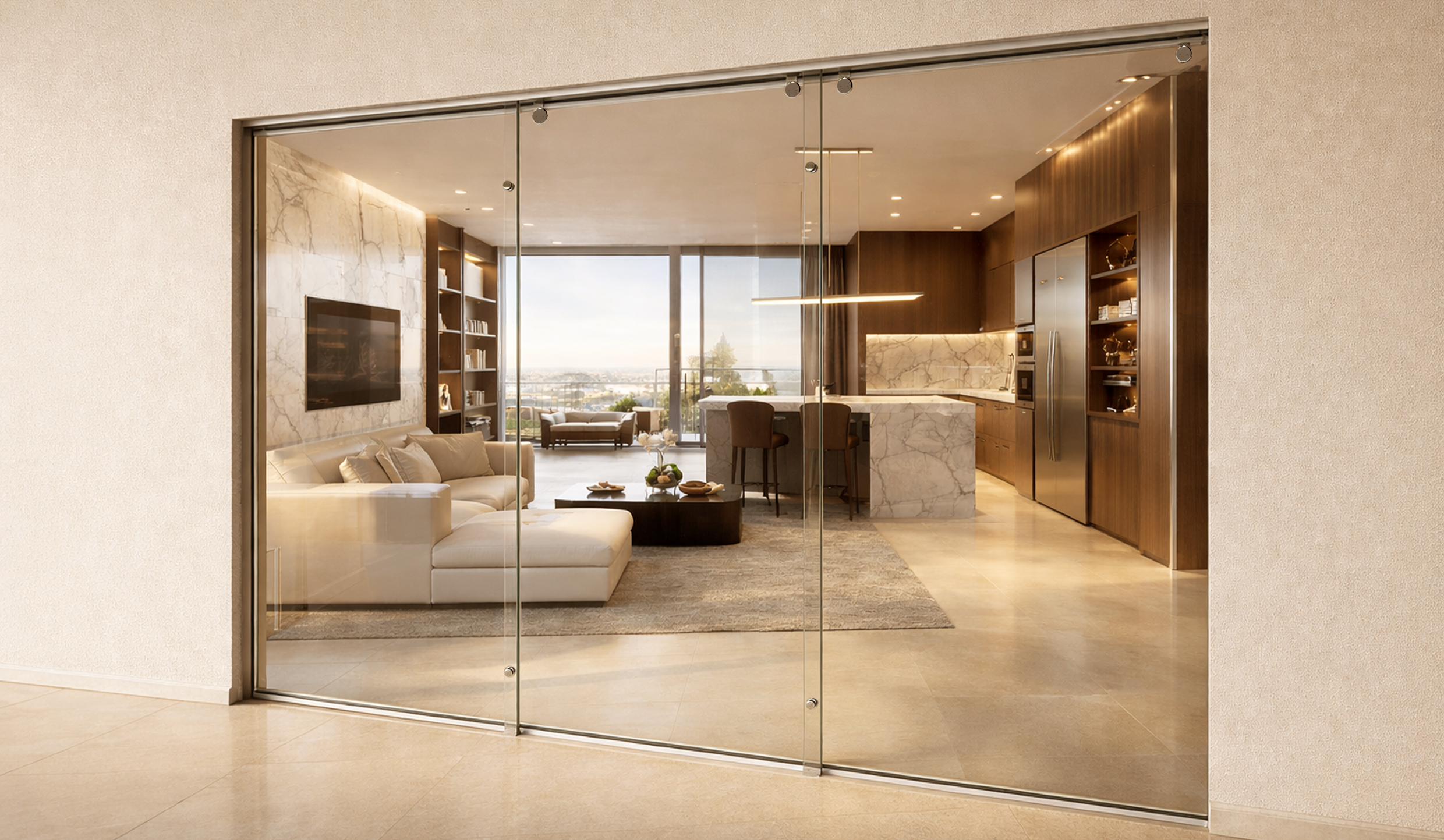

Sistema Telescópico para portas de vidro, que permite o fecho e abertura das portas de forma sequêncial. Quando as portas estão abertas ficam parqueadas em paralelo.

Dois tipos de perfis disponíveis, o perfil Ref.: 7000 permite a aplicação da forra de um ou dos dois lados, escondendo os carros. Já o perfil Ref.: 7080/90, não permite a aplicação de forra, ficando os carros à vista.
Para cada tipo de perfil existem carros específicos. Ver componentes.

As configurações mais usuais neste sistema são:
PCR-1001 Duas portas até 70kg cada porta. Usa o perfil APC-7080/90.
PCR-1002 Três portas até 70kg cada porta. Usa o perfil APC-7080/90.
PCR-1003 Um fixo + duas portas até 70kg cada porta. Usa o perfil APC-7080/90.
PCR-1004 Duas portas até 100kg cada porta. Usa o perfil APC-7080/90.
PCR-1005 Três portas até 100kg cada porta. Usa o perfil APC-7080/90.
PCR-1006 Um fixo + duas portas até 100kg cada porta. Usa o perfil APC-7080/90.

PCR-1011 Duas portas até 70kg cada porta. Usa o perfil APC-7000.
PCR-1012 Três portas até 70kg cada porta. Usa o perfil APC-7000.
PCR-1013 Um fixo + duas portas até 70kg cada porta. Usa o perfil APC-7000.
PCR-1014 Duas portas até 100kg cada porta. Usa o perfil APC-7000 (Nota: Não permite a aplicação de forra).
PCR-1015 Três portas até 100kg cada porta. Usa o perfil APC-7000 (Nota: Não permite a aplicação de forra).
PCR-1016 Um fixo + duas portas até 100kg cada porta. Usa o perfil APC-7000 (Nota: Não permite a aplicação de forra).



Peso máximo por porta: 70 / 100 Kg.
Vidro: 8 a 10 mm. 12mm sob consulta.
Dimensão: Sob consulta.



Video de demostração do sistema com os perfis Ref.:7080/90 (Abrir video no Youtube)




COMPONENTES

/ PERFIS
AFCAMÕES Perfil 7000 APC-7000

Perfil para sistema de porta de correr simple, também pode ser usado para o vidro fixo. Usado com os carros Ref.: 5002 e 6002.

Dimensão: 35 x 31 mm x X m.

AFCAMÕES - Perfil / Forra Ref.: 7002 APC-7002

Perfil / forra para remate exterior. Usado com o perfil superior Ref.: 7000.

Dimensão: 105 x 13 mm x X m.



/ CARROS
AFCAMÕES Carro Ref.:5002 APC-5002

Carro para porta de correr, suporta até 30 kg, para usar com o perfil Ref.: 7000.

Entalhe: M5002. Vidro de 8 a 10 mm.
Dimensão: 90 x 45 mm.

AFCAMÕES - Carro Ref.: 6002 APC-6002

Carro para porta de correr, suporta de 30 a 50 Kg, para usar com o perfil Ref.: 7000.

Entalhe: M6002. Vidro de 8 a 10 mm. Vidro de 12 mm sob consulta.
Dimensão: 115 x 70 mm.

Nota: Não permite a aplicação de forra.

voltar ao topo ^
/ PERFIS
AFCAMÕES Perfil 7080 APC-7080

Perfil para sistema de porta de correr mais vidro fixo. Usado com os carros Ref.: 7071 e 7081.

Dimensão: 31 x 48 mm x X m.

AFCAMÕES - Perfil Ref.: 7090 APC-7090

Perfil para sistema de porta de correr simples. Usado com os carros Ref.: 7071 e 7081.

Dimensão: 31 x 32 mm x X m.



/ CARROS
AFCAMÕES Ref.:7071 APC-7071

Carro para porta de correr, suporta até 35 kg, para usar com o perfil Ref.: 7080 e 7090.

Entalhe: M7071. Vidro de 8 a 10 mm.
Dimensão: 90 x 45 mm.

AFCAMÕES - Ref.: 7081 APC-7081

Carro para porta de correr, suporta de 35 a 50 Kg, para usar com o perfil Ref.: 7080 e 7090.

Entalhe: M7081. Vidro de 8 a 10 mm. Vidro de 12 mm sob consulta.
Dimensão: 115 x 70 mm.

voltar ao topo ^
/ ACESSÓRIOS
APC-1003

Guia dupla em Inox, para fixação a porta de correr. Utilizada no Sistema Telescópico.
Vidro de 8 a 12 mm (a indicar no pedido).

Dimensão: 20 x 52 x 50 mm.

AFCAMÕES Batente Ref.:2320 APC-2320

Batente para aperto ao vidro fixo. Utilizado no vidro fixo do Sistema Telescópico.

Entalhe: Furo Ø14 mm. Vidro de 8 a 12 mm.
Dimensão: Ø22 mm.

AFCAMÕES - Batente Ref.: 2321 APC-2321

Batente duplo para aperto na porta da calha com fixo. Utilizado nas portas do Sistema Telescópico.

Entalhe: Furo Ø16 mm. Vidro de 8 a 12 mm.
Dimensão: Ø22 mm.

AFCAMÕES Batente Ref.:2322 APC-2322

Batente duplo para aperto na porta da calha simples. Utilizado nas portas do Sistema Telescópico.

Entalhe: Furo Ø14 mm. Vidro de 8 a 12 mm.
Dimensão: Ø22 mm.

AFCAMÕES - Batente Ref.: 2323 APC-2323

Batente para aperto na porta da calha simples. Utilizado nas portas do Sistema Telescópico.

Entalhe: Furo Ø14 mm. Vidro de 8 a 12 mm.
Dimensão: Ø22 mm.

AFCAMÕES - Batente com fixação de carro Ref.: 7006 APC-7006

Batente com travamento de carro e força regulável. Usado com a Ref.: 7000.

AFCAMÕES - Batente com fixação de carro Ref.: 7078 APC-7078

Batente com fixação de carro, força de ± 7 Kg. Usado com as Ref.: 7080 e 7090.

AFCAMÕES - Guia de chão Ref.:7105 APC-7105

Guia de chão em Inox, para porta de correr.
Vidro de 8 a 12 mm (a indicar no pedido).

Dimensão: 20 x 20 x 50 mm.

voltar ao topo ^

Para mais informações contacte-nos.
