SUP 5316 VR PA

SUP-5316-PA-VR-SEM-ENTALHE
  • SUP-5316-PA-VR-SEM-ENTALHE
  • AFCAMÕES SUP-5316-VR-150
  • AFCAMÕES SUP-5316-VR-150 simulação
  • AFCAMÕES SUP-5316-PA-158
  • AFCAMÕES SUP-5316-PA-158 simulação
  • PA_VR_VR-PA

Encomende Produto

Preço
Area reservada a utilizadores logados.
Observações:

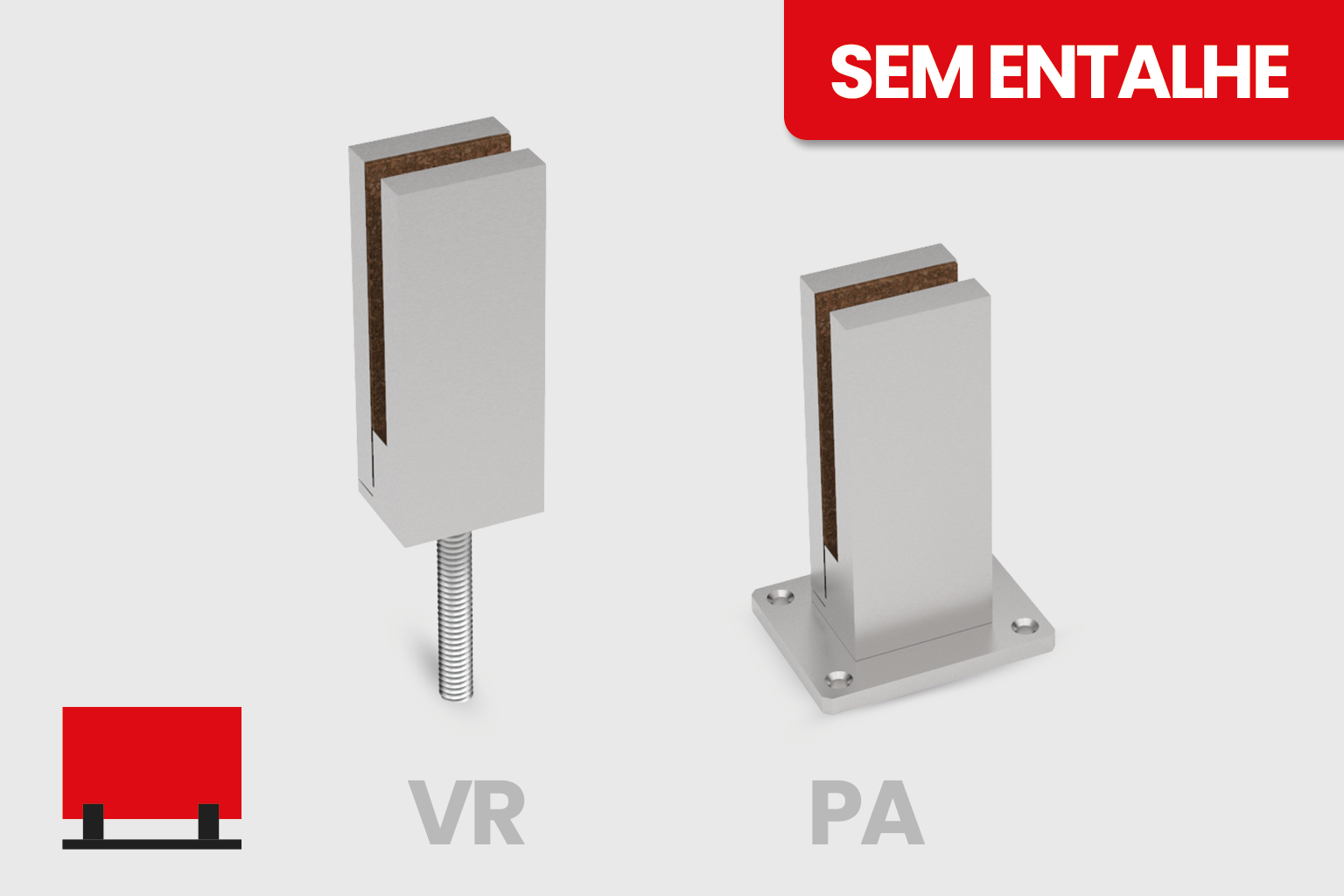

Mini prumo para guardas de varanda em vidro laminado temperado, sem entalhe, em aço inox AISI 304 (standard) com acabamento escovado (IE) ou polido (IP), com opção de fixação em varão roscado (VR), pater de fixação (PA) ou varão roscado com pater de fixação sem furação.  e alturas de 150 e 158 mm consoante opção de fixação.
Opção em aço inox AISI 316 disponível segundo indicação.
Indicar acbamento, espessura de vidro, tamanho de barra e tipo de fixação no pedido.

Referência de encomenda:
SUP-A-5316-B-C-D-150
Sendo A o acabamento pretendido.
Sendo B a espessura de vidro.
Sendo C o tipo de fixação.
Sendo D a barra.

Exemplo:
SUP-IE-5316-V16-VR-60x15-150 (peça suporte 5316 (mini prumo) em aço inox escovado para vidro 16 mm, com varão roscado, em barra 60x15 com 150 mm de altura).

Acabamento:
IE - Aço inox escovado.
IP - Aço inox polido.

Espessura de vidro:
V10.
V12.
V16.

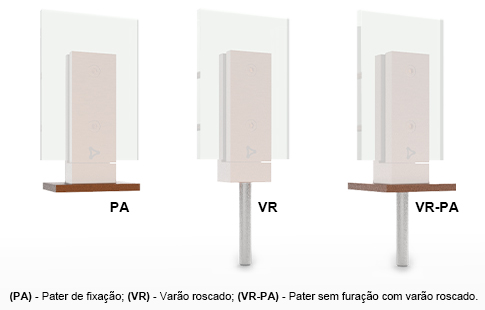

Tipo de fixação:

VR - Varão roscado.
PA - Pater de fixação.

VR-PA - Varão roscado com pater de fixação sem furação.



Opção de barra:
60x15 (Standard).
60x12.
50x15.
50x12.

Dimensão:
Em barra 60x15 para vidro 12 mm.
SUP-5316-VR-V12-60x15-150 / 60 x 150 x 44* mm.
SUP-5316-PA-V12-60x15-158 / 100 x 158 x 80 mm.

Em barra 60x12 para vidro 12 mm.
SUP-5316-VR-V12-60x12-150 / 60 x 150 x 38* mm.
SUP-5316-PA-V12-60x12-158 / 100 x 158 x 80 mm.

Em barra 50x15 para vidro 12 mm.
SUP-5316-VR-V12-50x15-150 / 50 x 150 x 44* mm.
SUP-5316-PA-V12-50x15-158 / 100 x 158 x 80 mm.

Em barra 50x12 para vidro 12 mm.
SUP-5316-VR-V12-50x12-150 / 50 x 150 x 38* mm.
SUP-5316-PA-V12-50x12-158 / 100 x 158 x 80 mm.

*A profundidade varia com a espessura do vidro.

Entalhe:

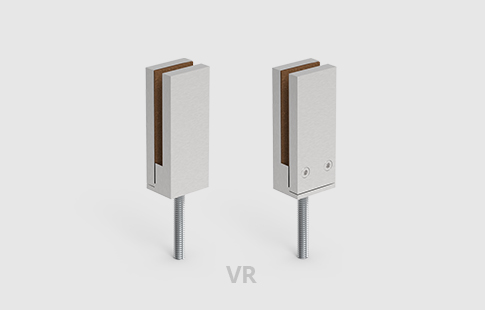

SUP-5316-VR-150 / Sem entalhe.
SUP-5316-PA-158 / Sem entalhe.

Para informação detalhada consultar a área técnica (tem de estar registado no site e com o login efectuado).

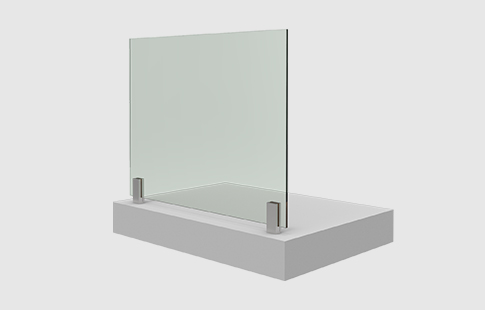

Aplicação:
SUP-5316-VR-150  Aplicação SUP-5316-VR-150
SUP-5316-PA-158  Aplicação SUP-5316-PA-158
