Sistema PCR 7070

Encomende Produto

Preço

Area reservada a utilizadores logados.

Observações:

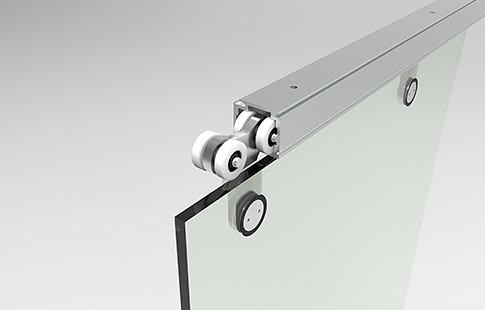

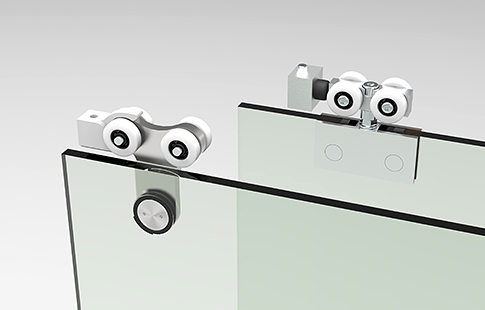

Produzido em alumínio com acabamento anodizado ou lacado, este sistema de correr de calha superior é detentor de um design moderno onde a simplicidade é a palavra chave. Foi pensado para uma porta de vidro e permite a escolha entre três tipos de carro com três tipos de fixação ao vidro e três tipos de materiais distintos, cromado mate (CM), alumínio bruto (AB) e inox escovado (IE). Pode ainda optar por dois tipos de batente, um simples com borracha e outro em nylon com travão que permite o bloqueio da porta.

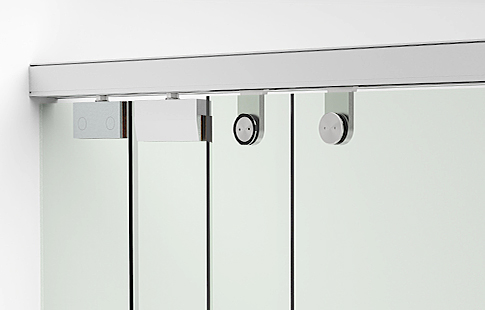

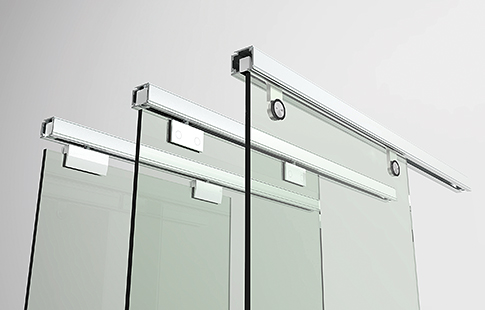

Este sistema pode ser fixado tanto à parede como ao longo do teto, sendo ideal para configurações simples ou com painéis laterais fixos.
O mecanismo superior em conjunto com a guia de pavimento vai permitir um funcionamento suave de todo o sistema. Dispõe de várias opções, que permitem a construção do sistema que mais se adequa à sua obra. Nesse sentido dispomos de calha para 2, 3, 4 e 6 m, que podem criar sistemas de 60 a 100 Kg.

COMPONENTES

APC-1005, APC-7007, APC-7015, APC-7017, APC-7020, APC-7021, APC-7027, APC-7028, APC-7029, APC-7035, APC-7037, APC-7038, APC-7047, APC-7048, APC-7049, APC-7050, APC-7058, APC-7070 (APC-7072(2m),APC-7073(3m), APC-7074(4m), APC-7076(6m)) e APC-7079.
Para mais detalhe seguir o link abaixo, - Componentes e acessórios.

LINK PARA SECÇÕES DISPONÍVEIS

- Opções de montagem.
- Tipologias de montagem da calha.
- Exemplo de referência de encomenda.
- Acabamentos.
- Entalhe.
- Kits disponíveis.
- Componentes e acessórios.
- Downloads PCR-7070.

Opções de montagem:

PCR-7070 (Tipologia) Sistema slide de uma porta.
voltar ao topo ^

Tipologias de montagem da calha:

Referência de encomenda:
PCR-7070-2000 com kit PCR-6980 Exemplo: PCR-7070-2000 (Sistema de porta de correr tipologia PCR-7070, perfil superior com 2000 mm) com kit PCR-6980.

Acabamento:
Consultar componentes.

Entalhe:
Consultar informação técnica do Sistema PCR-7070. Para informação detalhada consultar a área técnica (tem de estar registado no site e com o login efectuado).
voltar ao topo ^

Kits disponíveis:

PCR-6980
Kit para sistema de uma porta de correr até 60 Kg em cromado mate (CM), usado com as referências APC-7072 a 7076.

COMPOSIÇÃO:
APC-7021 (2x)
APC-7035 (2x)
APC-7007 (1x).

ENTALHE:
M7021 - Vidro de 8 a 10 mm.
Vidro 12 a 14 mm sob consulta.

PCR-6981
Kit para sistema de uma porta de correr de 60 até 100 Kg emcromado mate (CM), usado com as referências APC-7072 a 7076.

COMPOSIÇÃO:
APC-7015 (2x)
APC-7035 (2x)
APC-7007 (1x).

ENTALHE:
M7015 - Vidro 10 mm.
Vidro 12 a 14 mm sob consulta.

PCR-6982
Kit para sistema de uma porta de correr até 60 Kg em alumínio bruto (AB), aplicado em vidro laminado. Usado com a referências APC-7072 a 7076.

COMPOSIÇÃO:
APC-7020 (2x)
APC-7035 (2x)
APC-7007 (1x).

ENTALHE:
M7020 - Vidro de 10 a 12 mm.

PCR-6983
Kit para sistema de uma porta de correr de 60 até 100 Kg em alumínio bruto (AB), aplicado em vidro laminado. Usado com as referências APC-7072 a 7076.

COMPOSIÇÃO:
APC-7020 (2x)
APC-7035 (2x)
APC-7007 (1x).

ENTALHE:
M7020- Vidro 10 a 12 mm.

PCR-6984
Kit para sistema de uma porta de correr até 60 Kg em cromado mate (CM), usado com as referências APC-7072 a 7076.

COMPOSIÇÃO:
APC-7047 (2x)
APC-7029 (2x)
APC-7007 (1x).

ENTALHE:
M7021 - Vidro de 8 a 10 mm. Vidro 12 a 14 mm sob consulta.

PCR-6985
Kit para sistema de uma porta de correr de 60 até 100 Kg em cromado mate (CM), usado com as referências APC-7072 a 7076.

COMPOSIÇÃO:
APC-7048 (2x)
APC-7029 (2x)
APC-7007 (1x).

ENTALHE:
M7015 - Vidro de 10 mm.
Vidro 12 a 14 mm sob consulta.

PCR-6986
Kit para sistema de uma porta de correr até 60 Kg em alumínio bruto (AB), usado com as referências APC-7072 a 7076.

COMPOSIÇÃO:
APC-7049 (2x)
APC-7029 (2x)
APC-7007 (1x).

ENTALHE:
M7020 - Vidro de 10 a 12 mm.

PCR-6987
Kit para sistema de uma porta de correr de 60 até 100 Kg em alumínio bruto (AB), usado com as ref. APC-7072 a 7076.

COMPOSIÇÃO:
APC-7050 (2x)
APC-7029 (2x)
APC-7007 (1x).

ENTALHE:
M7020 - Vidro de 10 a 12 mm.

PCR-6988
Kit para sistema de uma porta de correr em vidro até 60 Kg em inox escovado (IE), usado com as referências APC-7072 a 7076.

COMPOSIÇÃO:
APC-7027 (2x)
APC-7029 (2x)
APC-7007 (1x).

ENTALHE:
M7027 - Vidro de 8 a 10 mm.

PCR-6989
Kit para sistema de uma porta de correr em vidro até 60 Kg em inox escovado (IE), usado com as referências APC-7072 a 7076.

COMPOSIÇÃO:
APC-7037 (2x)
APC-7029 (2x)
APC-7007 (1x).

ENTALHE:
M7037 - Vidro de 6 a 8 mm.
Vidro 10 a indicar no pedido.

voltar ao topo ^

Componentes e acessórios:

APC-1005
Acessório em nylon (NY) para fixação à parede pelos topos do perfil superior APC-7070.

DIMENSÃO:
25 x 22 x 30 mm..

ENTALHE:
-----

APC-7007
Guia de chão em nylon (NY) para vidro de 8 a 14 mm.

DIMENSÃO:
22 x E*x 51 mm.
*Depende do vidro.

ENTALHE:
-----

APC-7015
Carro para porta de correr em cromado mate (CM), suporta de 30 a 50 Kg. Funciona com o perfil superior APC-7070 e com o batente com borracha APC-7035.

DIMENSÃO:
115 mm x 70 mm.

ENTALHE:
M7015 - Vidro de 10 mm.
Vidro 12 a 14 mm sob consulta.

APC-7017
Carro simples para porta de correr em alumínio bruto (AB), suporta até 50 Kg. Funciona com o perfil superior APC-7070 e com o batente com borracha APC-7035.

DIMENSÃO:
-----

ENTALHE:
-----

APC-7020
Carro para porta de correr em alumínio bruto (AB), suporta até 30 Kg, aplicado em vidro laminado. Funciona com o perfil superior APC-7070.

DIMENSÃO:
110 x 50 mm.

ENTALHE:
M7020 - Vidro de 10 a 12 mm.

APC-7021
Carro para porta de correr em cromado mate (CM), suporta até 30 Kg. Funciona com o perfil superior APC-7070.

DIMENSÃO:
90 x 45 mm.

ENTALHE:
M7021 - Vidro de 8 a 10 mm.
Vidro 12 a 14 mm sob consulta.

APC-7027
Carro em inox escovado (IE) com parafuso cónico para porta de correr, suporta até 35 Kg. Funciona com o perfil superior APC-7070.

DIMENSÃO:
35 x 63 mm.

ENTALHE:
M7027 - Vidro de 8 a 10 mm.

APC-7028
Carro simples em alumínio bruto (AB), para porta de correr, para usar com batente com fixação de carro APC-7029, suporta até 50 Kg. Funciona com o perfil superior APC-7070.

DIMENSÃO:
-----

ENTALHE:
-----

APC-7029
Batente em nylon (NY) com fixação de carro, força ± 7 Kg. Funciona com o perfil superior APC-7070, usado com as referências APC-7027, 7028, 7037, 7047, 7048, 7049 e 7050.

DIMENSÃO:
20 x 36 x 52 mm.

ENTALHE:
-----

APC-7035
Batente com borracha em alumínio bruto (AB). Funciona com o perfil superior APC-7070, utilizado com as referências APC-7015, 7017, 7020, 7021 e 7038.

DIMENSÃO:
30 x 30 x 33 mm.

ENTALHE:
-----

APC-7037
Carro em inox escovado (IE) com parafuso tipo bolacha para porta de correr até 35 Kg. Funciona com o perfil superior APC-7070 e com o batente com fixação de carro APC-7029.

DIMENSÃO:
35 x 63 mm.

ENTALHE:
M7037 - Vidro de 6 a 8 mm.
Vidro 10 mm indicar no pedido.

APC-7038
Carro para porta de correr em alumínio bruto (AB), suporta de 30 a 50 Kg, aplicado em vidro laminado. Funciona com o perfil superior APC-7070.

DIMENSÃO:
200 x 50 mm.

ENTALHE:
M7020 - Vidro de 10 a 12 mm.

APC-7047
Carro para porta de correr em cromado mate (CM), suporta até 30 Kg. Funciona com o perfil superior APC-7070 e com o batente com fixação de carro APC-7029.

DIMENSÃO:
90 x 45 mm.

ENTALHE:
M7021 - Vidro de 8 a 10 mm.
Vidro 12 a 14 mm sob consulta.

APC-7048
Carro para porta de correr em cromado mate (CM), suporta de 30 a 50 Kg. Funciona com o perfil superior APC-7070 e com o batente com fixação de carro APC-7029.

DIMENSÃO:
115 x 70 mm.

ENTALHE:
M7015 - Vidro de 10 mm.
Vidro 12 a 14 mm sob consulta.

APC-7049
Carro para porta de correr em alumínio bruto (AB), suporta até 30 Kg, aplicado em vidro laminado. Funciona com o perfil superior APC-7070 e com o batente com fixação de carro APC-7029.

DIMENSÃO:
110 x 50 mm.

ENTALHE:
M7020 - Vidro de 10 a 12 mm.

APC-7050
Carro para porta de correr em alumínio bruto (AB), suporta de 30 a 50 Kg, aplicado em vidro laminado. Funciona com o perfil superior APC-7070 e com o batente com fixação de carro APC-7029.

DIMENSÃO:
200 x 50 mm.

ENTALHE:
M7020 - Vidro de 10 a 12 mm.

APC-7058
Acessório em inox para fixação frontal de perfil superior APC-7070 à parede.

DIMENSÃO:
30 x 40 x 35 mm.

ENTALHE:
-----

APC-7070
Perfil superior em alumínio anodizado (AN) para portas de correr. Referências derivadas, APC-7072 (2m), 7073 (3m), 7074 (4m) e 7076 (6m). Usado nos Sistemas PCR-2300 e 7070.

DIMENSÃO:
42 x 47 mm x C.
C = comprimento em mm.

ENTALHE:
-----

APC-7079
Tampa em alumínio anodizado (AN) para tapar topo do perfil superior APC-7070.

DIMENSÃO:
42 x 47 mm.

ENTALHE:
-----

voltar ao topo ^

Downloads:
	Ir para secção PCR-7070 do Catálogo Geral ED.4 em PDF. Para aceder ao ficheiro na área técnica tem de ter login efetuado.
