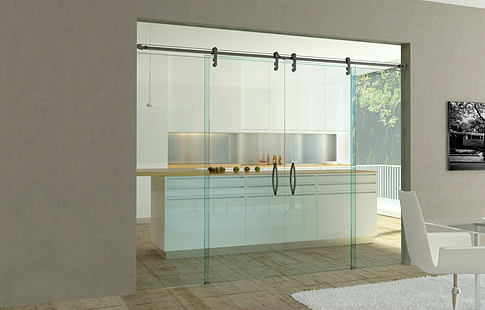

Sistema PCR 7500
|
Construído em aço inox com acabamento escovado (IE) ou polido (IP), este sistema tem como base um tubo de ø25 mm.
COMPONENTES SUP-5112, APC-7102, APC-7105, APC-7106, APC-7107, APC-7109, APC-7111, APC-7114, APC-7131, APC-7501, APC-7502 e APC-7511.
LINK PARA SECÇÕES DISPONÍVEIS - Opções de montagem. |
| Opções de montagem: | ||
 |
||

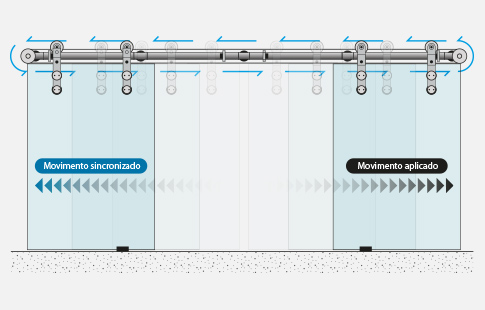

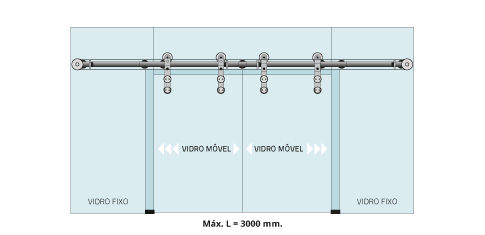

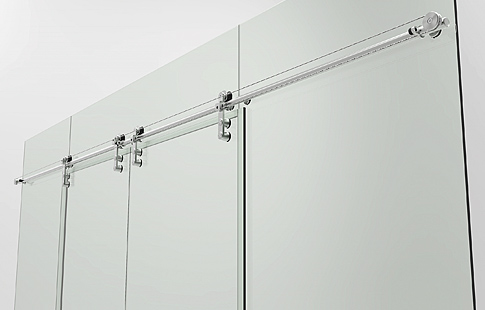

| PCR-7500 Sistema slide de duas portas de abertura mecânica sincronizada + dois vidros fixos para aperto a bandeira. Vista pelo interior. |
||
 |
||

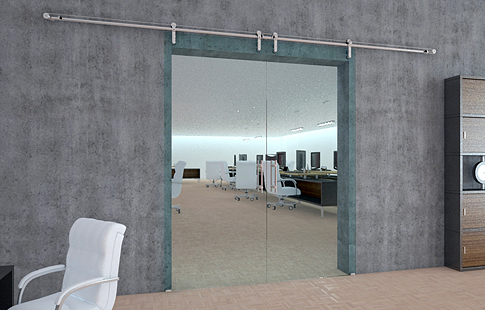

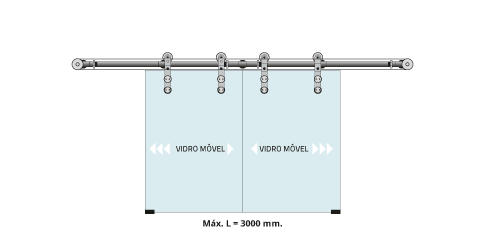

| PCR-7540 Sistema slide de duas portas de abertura mecânica sincronizada para aperto à parede. Vista pelo interior. |
||
 |
||

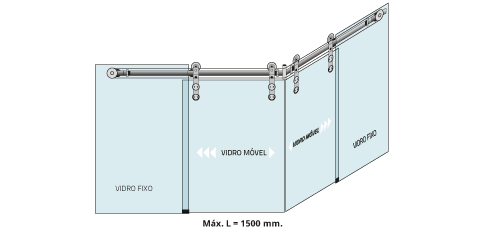

| PCR-7590* (sob consulta) Sistema slide de duas portas de abertura mecânica sincronizada + dois vidros fixos a 90º. |
||
 |
||

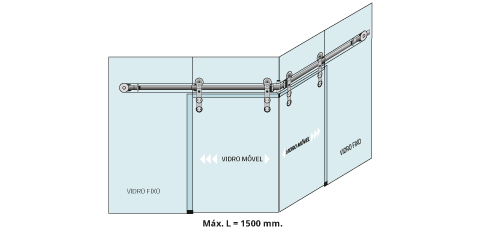

| PCR-7595* (sob consulta) Sistema slide de duas portas de abertura mecânica sincronizada + dois vidros fixos a 90º, para aperto a bandeira. |
||
| * Devido à especificidade do mecanismo presente, as referências PCR-7590, 7595 e quer qualquer outra possibilidade de montagem deve ser previamente verificada pelo nosso departamento técnico, no sentido de garantir o correto funcionamento do conjunto. | ||
| voltar ao topo ^ | ||
| Referência de encomenda: | ||
| PCR-XX-7540-3000 Sendo XX o acabamento pretendido. Exemplo: |
||
| Acabamento: | ||
| IE - Aço inox escovado. IP - Aço inox polido. |
||
| Entalhe: | ||
| Consultar informação técnica do Sistema PCR-7500.
Para informação detalhada consultar a área técnica (tem de estar registado no site e com o login efectuado). |
||
| voltar ao topo ^ | ||

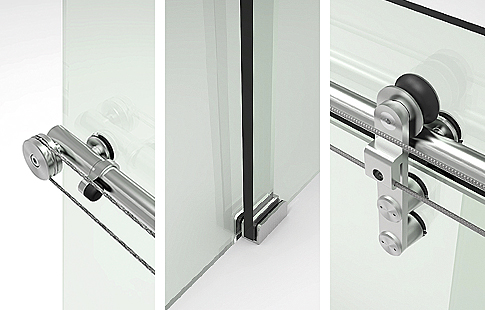

| Componentes e acessórios: |
 SUP-5112 Cabo em aço inox ø3 mm. Indicar o comprimento C no pedido. DIMENSÃO: ENTALHE: |
 APC-7102 Batente para roldana em inox escovado (IE) ou polido (IP), aplicado em tubo / varão de ø25mm. DIMENSÃO: ENTALHE: |
 APC-7105 Guia de chão em inox escovado (IE) ou polido (IP) com 50 mm, para porta de correr. Para vidro de 8 a 12 mm. Indicar espessura do vidro no pedido. DIMENSÃO: ENTALHE: |
 APC-7106* Tubo em inox escovado (IE) ou polido (IP) com ø25 mm para roldana. Medida standard 1000 mm. Em opção existe o varão maciço inox também com ø25 mm, referência APC-7114. DIMENSÃO: ENTALHE: |
 APC-7107 União tubular para vidro fixo de 8 a 10 mm de espessura em inox escovado (IE) ou polido (IP), para tubo de ø25 mm. DIMENSÃO: ENTALHE: |
 APC-7109 Guia de chão em inox escovado (IE) ou polido (IP) para porta de correr, com fixação para vidro fixo. Para vidro de 8 a 10 mm. Indicar no pedido Dir. / Esq. e espessura do vidro. DIMENSÃO: ENTALHE: |
 APC-7111 União dupla tubular para dois vidros fixos de 8 a 10 mm de espessura, em inox escovado (IE) ou polido (IP), para tubo de ø25 mm. DIMENSÃO: ENTALHE: |
 APC-7114* Varão maciço em inox escovado (IE) ou polido (IP), de ø25 mm, com furações. Medida standard 1000 mm. DIMENSÃO: ENTALHE: |
 APC-7131 União tubular para fixação à parede em inox escovado(IE) ou polido (IP), para tubo de ø25 mm. DIMENSÃO: ENTALHE: |

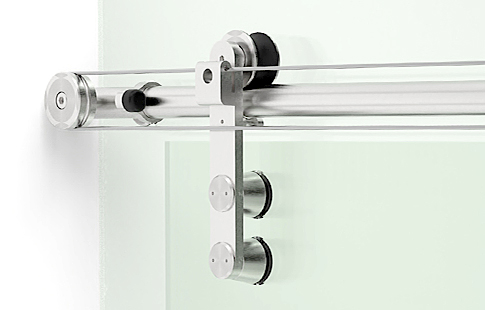

 APC-7501 Roldana de ø45 mm em inox escovado (IE) ou polido (IP), com suporte para cabo de aço e fixação vertical, para tubo / varão de ø25 mm. Para vidro de 8 a 10 mm. Carga máxima por roldana de 40 Kg. DIMENSÃO: ENTALHE: |
 APC-7502 União terminal tubular para vidro fixo, com roda para guiar cabo de aço, em inox escovado (IE) ou polido (IP), para tubo / varão de ø25 mm. DIMENSÃO: ENTALHE: |
 APC-7511 União terminal tubular para fixação à parede, com roda para guiar cabo de aço, em inox escovado (IE) ou polido (IP), para tubo / varão de ø25 mm. DIMENSÃO: ENTALHE: |
| * O tubo APC-7106 ou varão APC-7114 são fornecidos com furação standard de acordo com a opção de montagem escolhida quando o seu comprimento for inferior ou igual às medidas máximas estipuladas. Se o tubo / varão exceder estas medidas ou se indicar no pedido este será fornecido sem furação. | ||
| voltar ao topo ^ | ||
| Downloads: | |
 |
Ir para Secção PCR-7500 do Catálogo Geral ED.4 em PDF. Para aceder ao ficheiro na área técnica tem de ter login efetuado. |
