Sistema PCR 7900

Sistema 7900

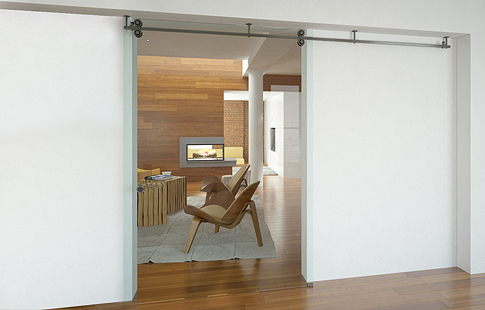

AFCAMÕES PCR-9500 entrada

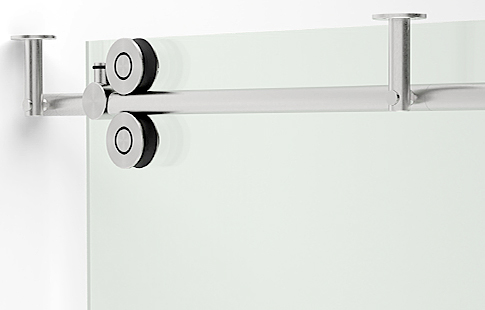

  • AFCAMÕES PCR-9500 entrada
  • AFCAMÕES PCR-7900 kit PCR-7950

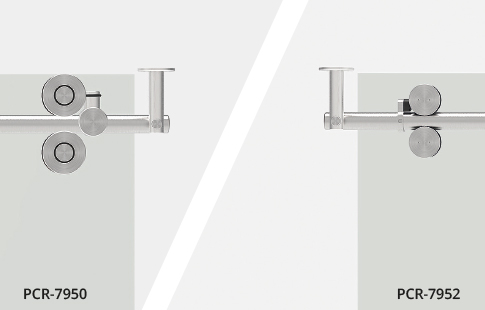

  • Comparação kits PCR-7950 vs PCR-7952
  • AFCAMÕES PCR-7900 kit PCR-7950

Encomende Produto

Preço
Area reservada a utilizadores logados.
Dimensão:
Medida Standard 1500 MM
Observações:

Construído em aço inox com acabamento escovado (IE) ou polido (IP), este sistema tem como base um varão de ø25 mm, onde andam as duas roldanas que para além da sua normal função servem também de mecanismo de segurança, impedindo que a porta se desloque do tubo.
É um sistema exclusivamente de aperto ao teto, com um Design simples e exclusivo que vai dar um estilo moderno e apelativo às suas instalações.
O mecanismo superior associado à guia de pavimento vai permitir um funcionamento suave de todo o sistema proporcionando uma funcionalidade sem compromissos.
Se procura uma solução simples, mas marcante, estamos certos que a série PCR-7900 é a sua solução.



COMPONENTES

APC-7102, APC-7106, APC-7114, APC-7151, APC-7152, APC-7201, APC-7605, APC-7702 e APC-7901.
Para mais detalhe seguir o link abaixo, - Componentes e acessórios.



LINK PARA SECÇÕES DISPONÍVEIS

- Opções de montagem.
- Exemplo de referência de encomenda.
- Acabamentos.
- Entalhe.
- Kits disponíveis.
- Componentes e acessórios.
- Downloads PCR-7900.






Opções de montagem:

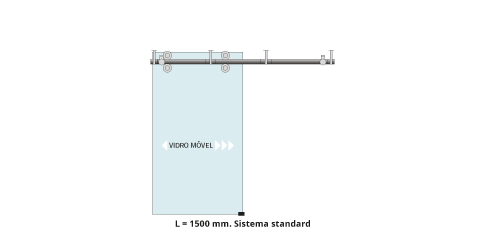

Opção de montagem sistema PCR-7900.
PCR-7900 (Tipologia)
Sistema slide duplo de uma porta, de aperto ao teto.
voltar ao topo ^
Referência de encomenda:
PCR-XX-7900-1500 com kit PCR-7950
Sendo XX o acabamento pretendido.

Exemplo:
PCR-IE-7900-1500 (Sistema de porta de correr 7900 em aço inox escovado, tubo com 1500 mm e kit PCR-7950).

Acabamento:
IE - Aço inox escovado.
IP - Aço inox polido.

Entalhe:
Consultar informação técnica do Sistema PCR-7900.

Para informação detalhada consultar a área técnica (tem de estar registado no site e com o login efectuado).
voltar ao topo ^
Kits disponíveis:

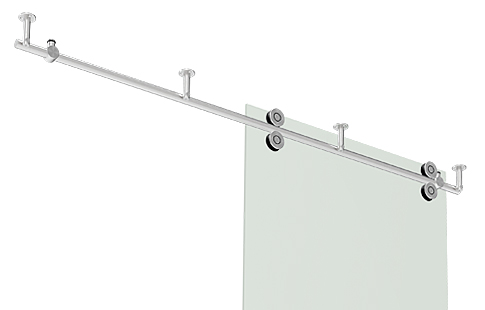

Kit PCR-7950
PCR-7950
Kit de acessórios em inox escovado (IE) ou polido (IP) para sistema de uma porta de correr até 100 Kg.

COMPOSIÇÃO:
APC-7151 (2x)
APC-7152 (2x)
APC-7605 (1x)
APC-7702 (2x)
APC-7901 (4x).

ENTALHE:
Sob consulta.

 Kit PCR-7952
PCR-7952
Kit de acessórios em inox escovado (IE) ou polido (IP) para sistema de uma porta de correr até 80 Kg.

COMPOSIÇÃO:
APC-7151 (2x)
APC-7152 (2x)
APC-7605 (1x)
APC-7102 (2x)
APC-7201 (4x).

ENTALHE:
Sob consulta.


voltar ao topo ^
Componentes e acessórios:
APC-7102
APC-7102
Batente para roldana em inox escovado (IE) ou polido (IP), aplicado em tubo / varão de ø25mm.

DIMENSÃO:
33 x 50 x 19 mm.

ENTALHE:
-----

 APC-7106
APC-7106*
Tubo em inox escovado (IE) ou polido (IP) com ø25 mm para roldana.
Medida standard 1000 mm.
Em opção existe o varão maciço inox também com ø25 mm, referência APC-7114.

DIMENSÃO:
ø25 mm x C.
C = comprimento em mm.

ENTALHE:
-----

 APC-7114
APC-7114*
Varão maciço em inox escovado (IE) ou polido (IP), de ø25 mm, com furações.
Medida standard 1000 mm.

DIMENSÃO:
ø25 mm x C.
C = comprimento em mm.

ENTALHE:
-----

APC-7151
APC-7151
União tubular para fixação ao teto em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
ø50 x 88 mm.

ENTALHE:
-----

 APC-7152
APC-7152
União terminal tubular para fixação ao teto em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
ø50 x 88 mm.

ENTALHE:
-----

 APC-7201
APC-7201
Roldana de aperto direto ao vidro de ø45 mm, em inox escovado (IE) ou polido (IP), para varão de ø25 mm, de fixação cónica, para vidro de 8 a 10 mm.
Carga máxima por roldana de 40 Kg,

DIMENSÃO:
ø45 mm.

ENTALHE:
Sob consulta.

APC-7605
APC-7605
Guia de chão em inox escovado (IE) ou polido (IP), para porta de correr.
Para vidro de 8 a 10 mm.
Indicar espessura do vidro no pedido.

DIMENSÃO:
20 x 24 x 50 mm.

ENTALHE:
-----

 APC-7702
APC-7702
Batente superior em inox escovado (IE) ou polido (IP) para roldana ø60 mm.
Utilizado em varão ø25 mm.

DIMENSÃO:
40 x 62 x 30 mm.

ENTALHE:
-----

 APC-7901
APC-7901
Batente em nylon (NY) com fixação de carro, força ± 7 Kg. Funciona com o perfil superior APC-7070, usado com as referências APC-7027, 7028, 7037, 7047, 7048, 7049 e 7050.

DIMENSÃO:
20 x 36 x 52 mm.

ENTALHE:
-----

* O tubo APC-7106 ou varão APC-7114 são fornecidos com furação standard de acordo com a opção de montagem escolhida quando o seu comprimento for inferior ou igual às medidas máximas estipuladas. Se o tubo / varão exceder estas medidas ou se indicar no pedido este será fornecido sem furação.
voltar ao topo ^
Downloads:
Download Ir para secção PCR-7900 do Catálogo Geral ED.4 em PDF.
Para aceder ao ficheiro na área técnica tem de ter login efetuado.
