SUP 5303 VR PA

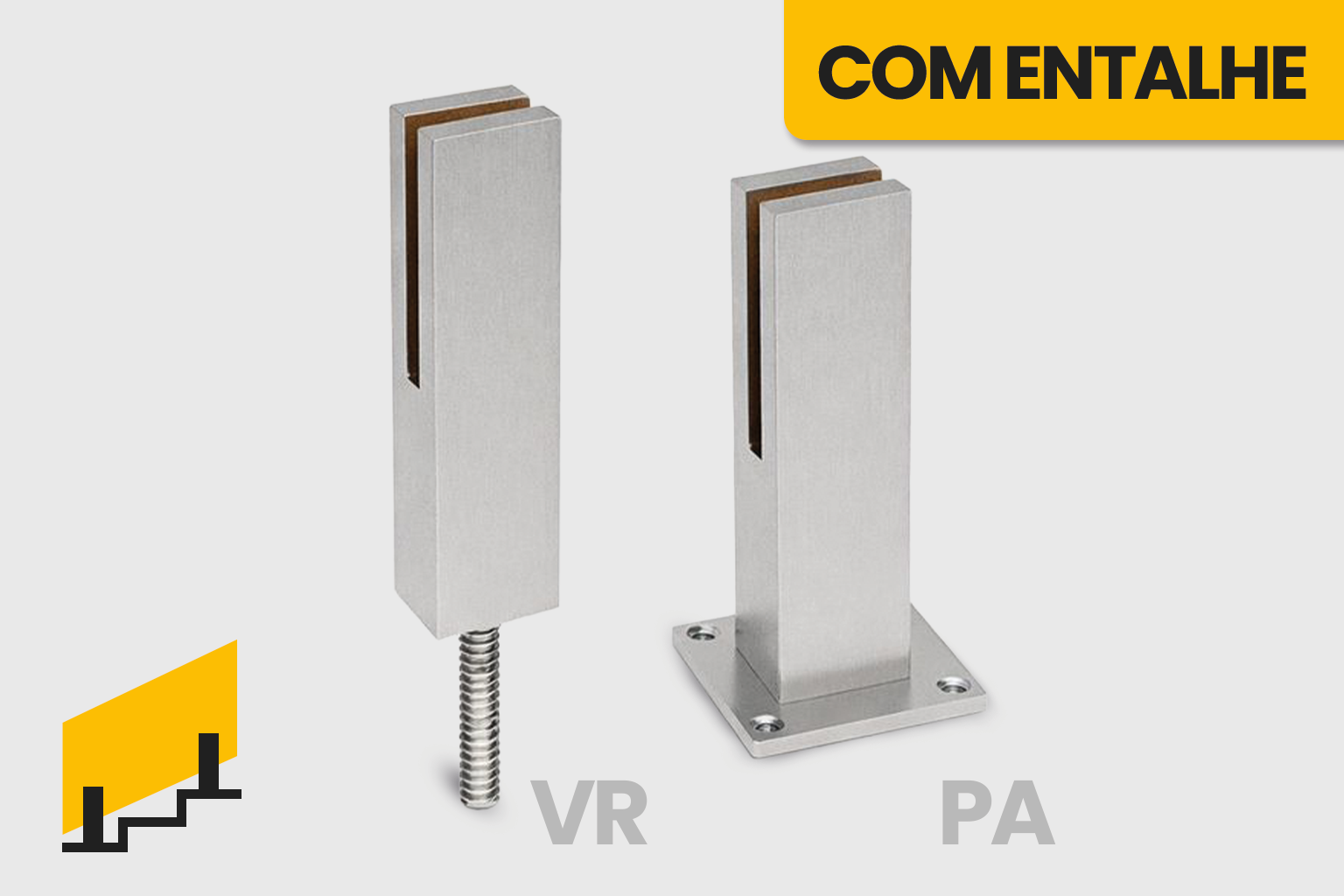

AFCAMÕES SUP-5303-VR-PA-238
  • AFCAMÕES SUP-5303-VR-PA-238

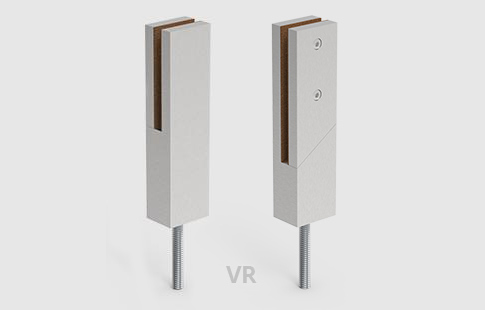

  • AFCAMÕES SUP-5303-VR-238
  • AFCAMÕES SUP-5303-VR-238 - Exemplo

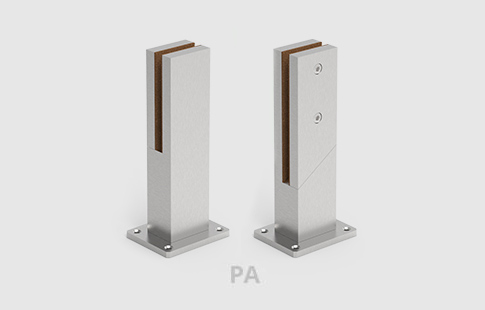

  • AFCAMÕES SUP-5303-PA-238
  • AFCAMÕES SUP-5303-PA-238 - Exemplo

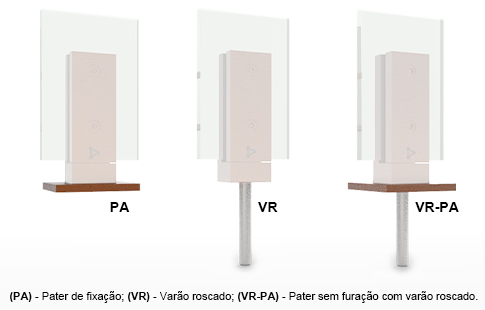

  • PA_VR_VR-PA

Encomende Produto

Preço
Area reservada a utilizadores logados.
Observações:
Prumo em aço inox AISI 304 (standard), assotado, com opção de fixação em varão roscado (VR); pater de fixação (PA) ou varão roscado com pater de fixação sem furação (VR-PA) para guardas de escada em vidro com entalhe, com altura de 238 mm. Opção em aço inox AISI 316 disponível segundo indicação. Indicar inclinação, acabamento, espessura de vidro, tamanho de barra, tipo de fixação e e Dir. / ESq. no pedido.

Referência de encomenda:
SUP-A-5303B-C-D-E-238
Sendo A o acabamento pretendido.
Sendo B o lado.
Sendo C a espessura de vidro.
Sendo D o tipo de fixação.
Sendo E a barra

Exemplo:
SUP-IE-5303E-V16-PA-60x15-238 (peça suporte 5303 (prumo) em aço inox escovado, esquerda, para vidro 16 mm, com pater de fixação, em barra 60x15 com 238 mm de altura).

Acabamento:
IE - Aço inox escovado.
IP - Aço inox polido.

Espessura de vidro:
V10.
V12.
V16.

Tipo de fixação:

VR - Varão roscado.
PA - Pater de fixação.

VR-PA - Varão roscado com pater de fixação sem furação.



Opção de barra:
60x15 (Standard).
60x12.
50x15.
50x12.

Dimensão:
Em barra 60x15 para vidro 12 mm.
SUP-5303D/E-V12-VR-60x15-238 / 60 x 238 x 44* mm.
SUP-5303D/E-V12-PA-60x15-238 / 100 x 238 x 80 mm.

Em barra 60x12 para vidro 12 mm.
SUP-5303D/E-V12-VR-60x12-238 / 60 x 238 x 38* mm.
SUP-5303D/E-V12-PA-60x12-238 / 100 x 238 x 80 mm.

Em barra 50x15 para vidro 12 mm.
SUP-5303D/E-V12-VR-50x15-238 / 50 x 238 x 44* mm.
SUP-5303D/E-V12-PA-50x15-238 / 90 x 238 x 80 mm.

Em barra 50x12 para vidro 12 mm.
SUP-5303D/E-V12-VR-50x12-238 / 50 x 238 x 38* mm.
SUP-5303D/E-V12-PA-50x12-238 / 90 x 238 x 80 mm.

*A profundidade varia com a espessura do vidro.

Entalhe:
SUP-5303-VR-238 / M5303.
SUP-5303-PA-238 / M5303.

Para informação detalhada consultar a área técnica (tem de estar registado no site e com o login efectuado).

Aplicação:

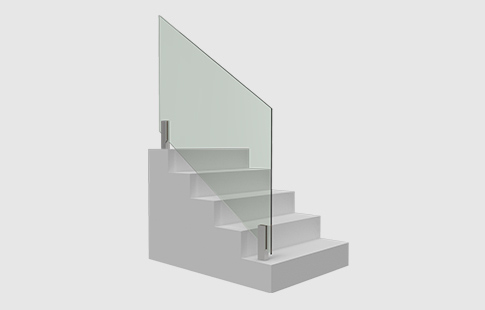

SUP-5303D/E-VR-238  Aplicação SUP-5303-VR

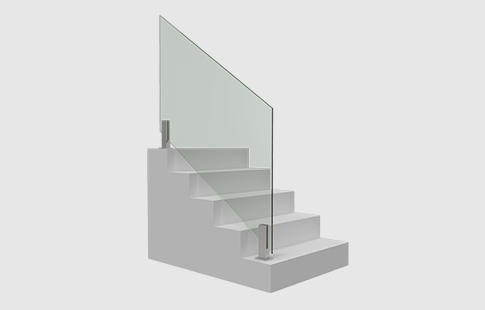

SUP-5303D/E-PA-238  Aplicação SUP-5303-PA
