SUP 5302 VR PA

AFCAMÕES SUP-VR-5302
  • AFCAMÕES SUP-VR-5302
  • SUP-VR-5302
  • AFCAMÕES SUP-VR-5302
  • SUP-5302-PA
  • AFCAMÕES SUP-5302-PA-150
  • PA_VR_VR-PA

Encomende Produto

Preço
Area reservada a utilizadores logados.
Observações:

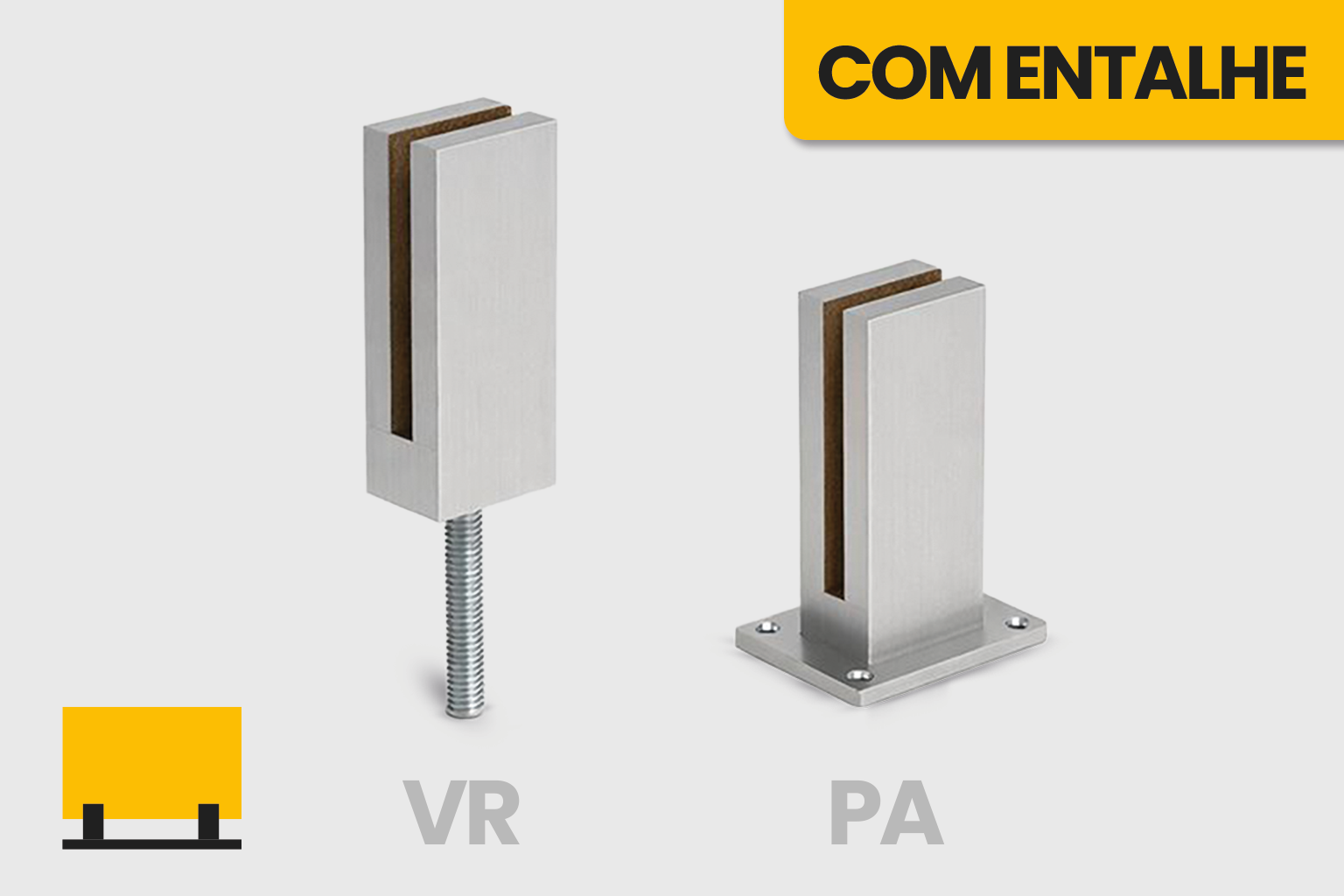

Mini prumo em aço inox AISI 304 (standard) com opção de fixação em varão roscado (VR);pater de fixação (PA) ou pater sem furação com varão roscado (VR-PA) para guardas de varanda em vidro com entalhe, com altura de 150.
Opção em aço inox AISI 316 disponível segundo indicação.
Indicar acabamento, espessura do vidro, tamanho de barra e tipo de fixação no pedido.





OPÇÃO SEM ENTALHE: SUP 5316 VR-PA


Referência de encomenda:
SUP-A-5302-B-C-D-150
Sendo A o acabamento pretendido.
Sendo B a espessura de vidro.
Sendo C o tipo de fixação.
Sendo D a barra.

Exemplo:
SUP-IE-5302-V16-PA-60x15-150 (peça suporte 5302 (mini prumo) em aço inox escovado para vidro 16 mm, com pater de fixação, em barra 60x15 com 150 mm de altura).


Acabamento:
IE - Aço inox escovado.
IP - Aço inox polido.


Espessura de vidro:
V10.
V12.
V16.

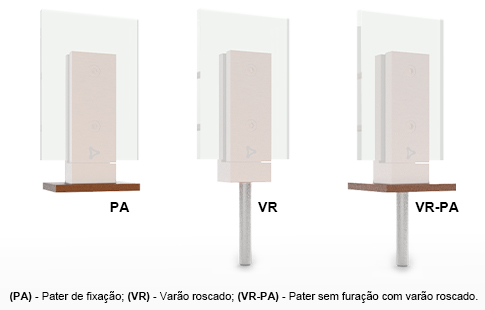

Tipo de fixação:

VR - Varão roscado.
PA - Pater de fixação.

VR-PA - Varão Roscado sem furação com pater de fixação.



Opção de barra:
60x15 (Standard).
60x12.
50x15.
50x12.


Dimensão:
Em barra 60x15 para vidro 12 mm.
SUP-5302-VR-V12-60x15-150 / 60 x 150 x 44* mm.
SUP-5302-PA-V12-60x15-150 / 100 x 150 x 80 mm.

Em barra 60x12 para vidro 12 mm.
SUP-5302-VR-V12-60x12-150 / 60 x 150 x 38* mm.
SUP-5302-PA-V12-60x12-150 / 100 x 150 x 80 mm.

Em barra 50x15 para vidro 12 mm.
SUP-5302-VR-V12-50x15-150 / 50 x 150 x 44* mm.
SUP-5302-PA-V12-50x15-150 / 90 x 150 x 80 mm.

Em barra 50x12 para vidro 12 mm.
SUP-5302-VR-V12-50x12-150 / 50 x 150 x 38* mm.
SUP-5302-PA-V12-50x12-150 / 90 x 150 x 80 mm.

*A profundidade varia com a espessura do vidro.


Entalhe:
SUP-5302-VR-150 / M5302.
SUP-5302-PA-150 / M5302.

Para informação detalhada consultar a área técnica (tem de estar registado no site e com o login efectuado).

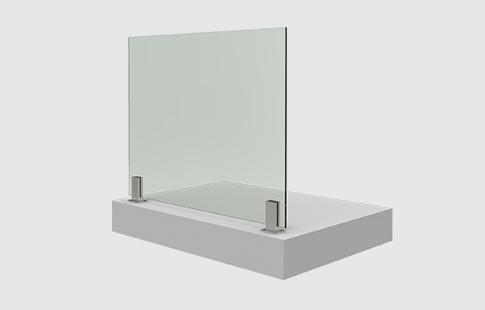

Aplicação:

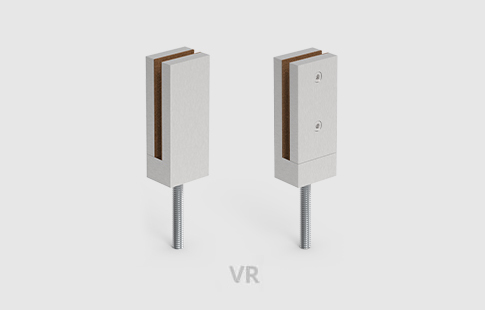

SUP-5302-VR-150

 Aplicação SUP-5302-VR

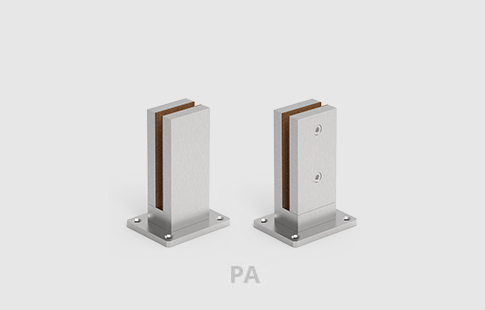

SUP-5302-PA-150

 Aplicação SUP-5302-PA
