SVV - 5402
|

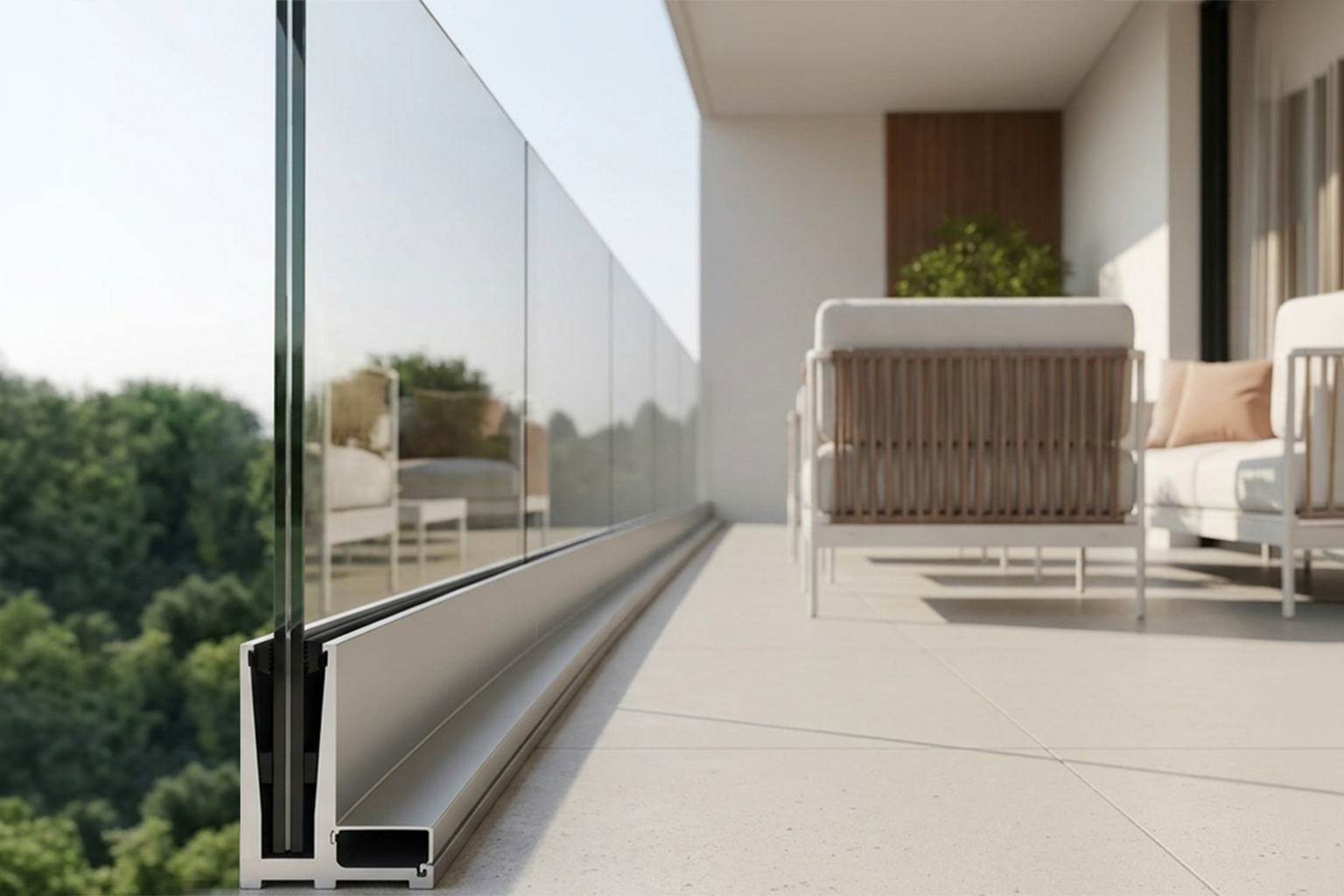

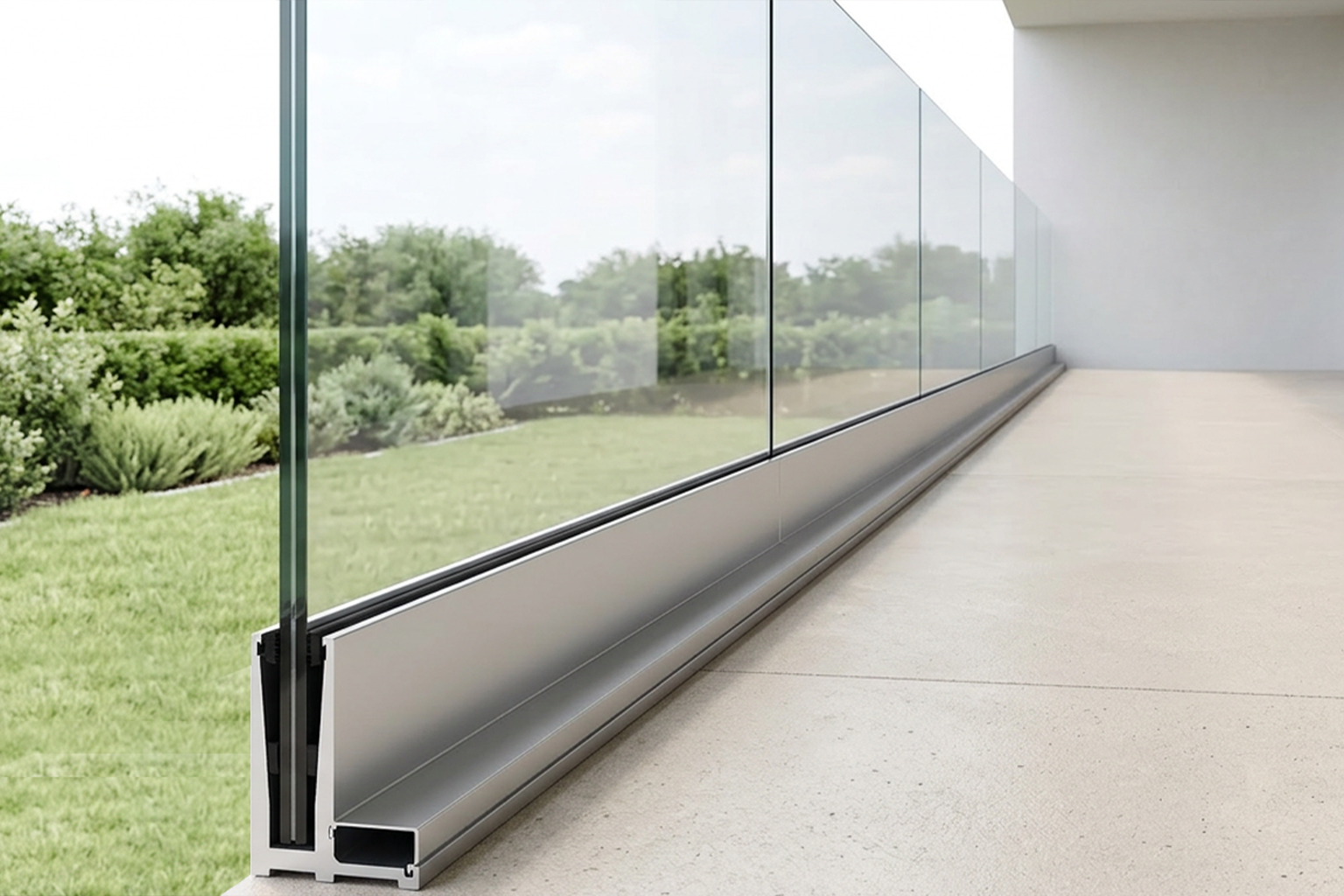

O sistema SVV-5402 é o nosso sistema com calha / perfil em L para aplicação vertical usado com vidro temperado laminado de 6.6.1 (12,38 mm) a 6.6.4 (13,52 mm), 8.8.1 (16,38 mm) a 8.8.4 (17,52 mm) e 10.10.4 (21,52 mm) que usa calços e cunhas em Nylon e perfil sem furação, permite a aplicação de fita led IP65 no interior do perfil. Em opção pode escolher o perfil com furação (CF). Este sistema continua o design de linhas minimalistas dos nossos anteriores sistemas e está perfeitamente enquadrado com as exigências da arquitetura moderna onde a estética, a funcionalidade e a segurança estrutural são pontos-chave a contemplar em sistemas deste tipo.
Faça o download do Catálogo em PDF.
|
| SVV-5402: | ||
|
|
||
|
Opções de vidro:
13V: Vidro temperado laminado de 6.6.1 (12,38 mm) a 6.6.4 (13,52 mm). 17V: Vidro temperado laminado de 8.8.1 (16,38 mm) a 8.8.4 (17,52 mm). 21V: Vidro temperado laminado de 10.10.4 (21,52 mm).
Possibilidade de fornecimento de perfil sem mecanização.
|
||
| Dimensão: |
|
88 x 124 mm x C.
|
| Acabamento: |
|
AN: Alumínio anodizado (na anodização as medidas máximas podem sofrer alteração). AB: Alumínio bruto. LC: Alumínio lacado
|
| Tipo de vidro: |
|
Temperado laminado.
|
| Perfil base: | |
|
|

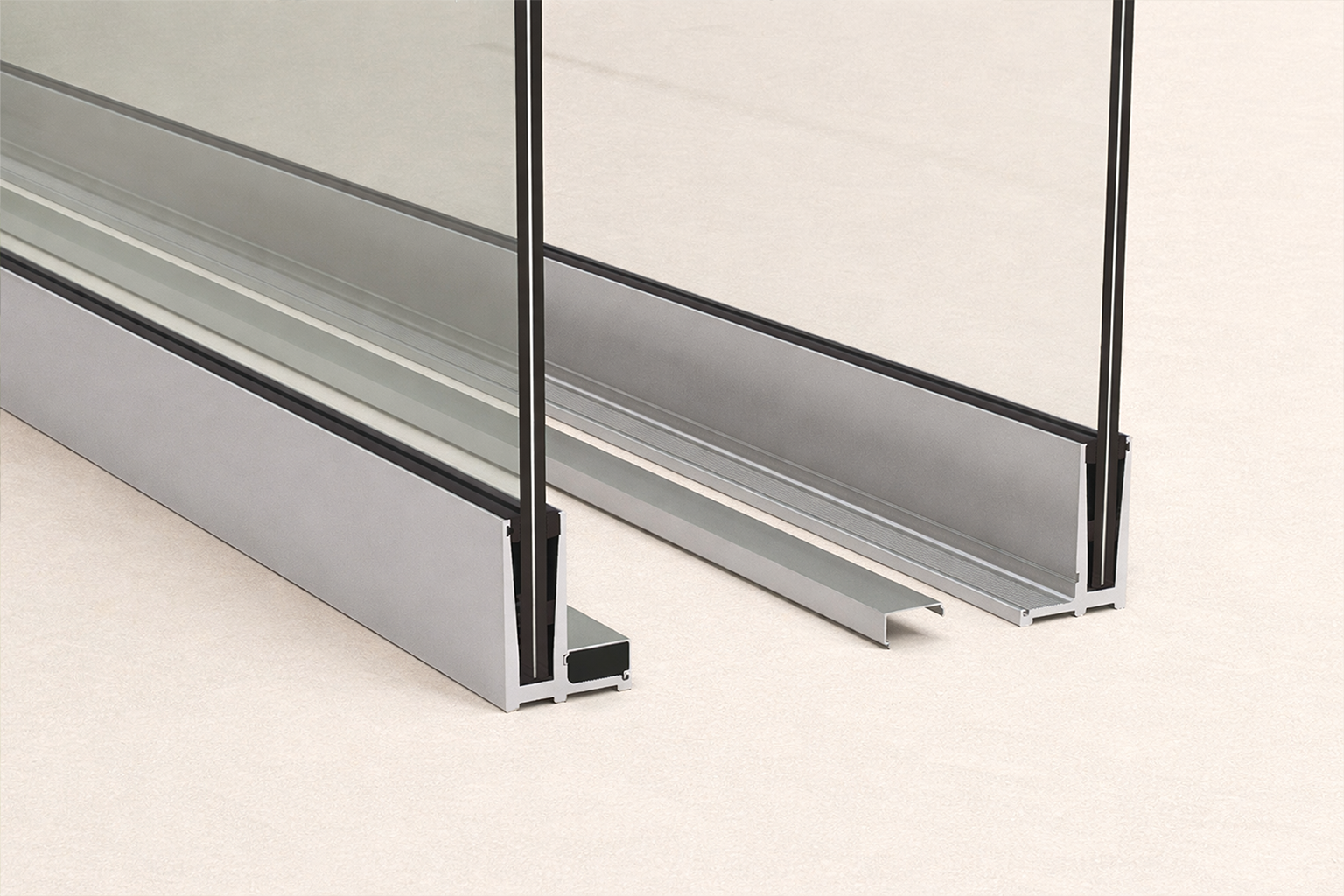

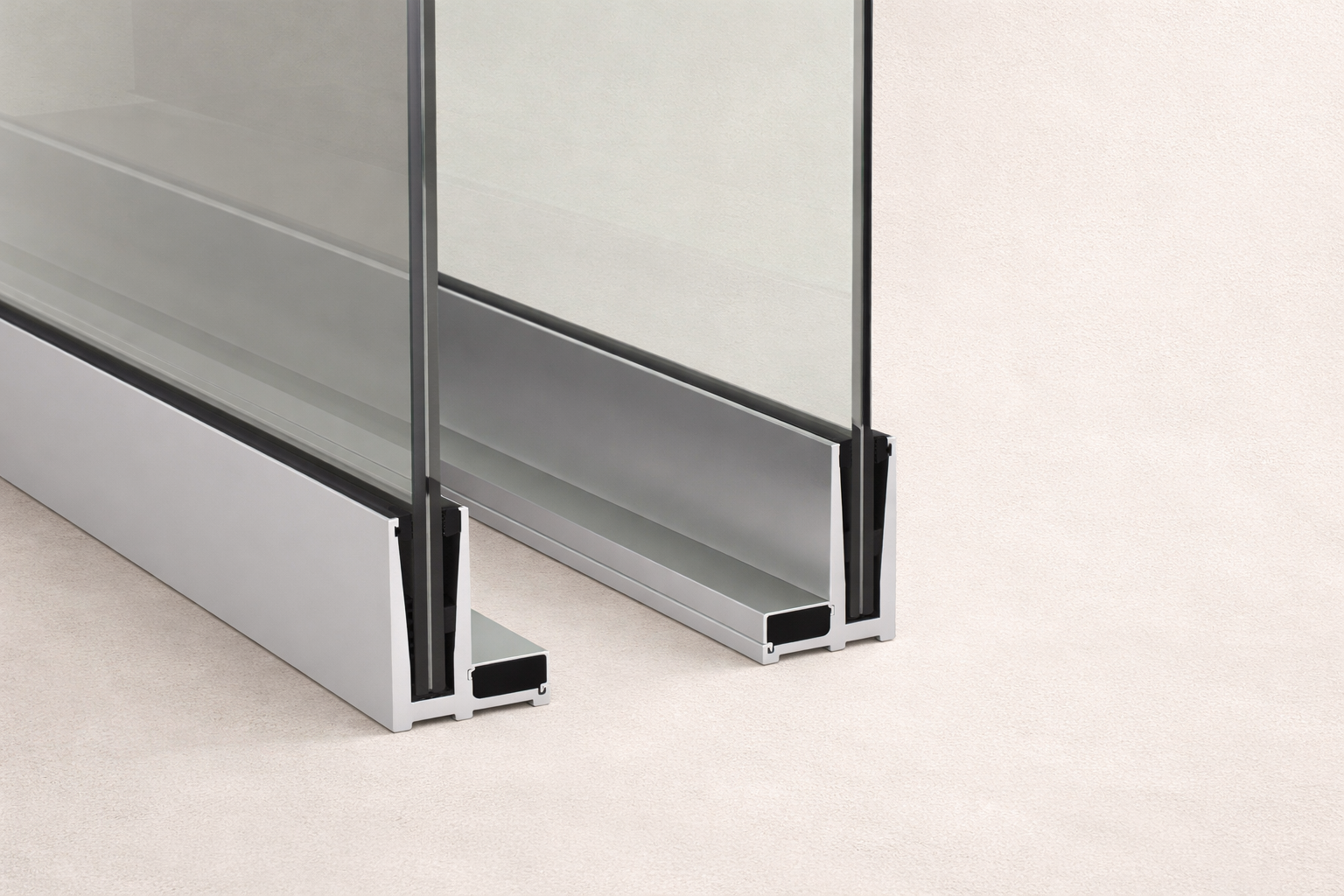

SVV-PF02: Perfil em alumínio anodizado sem mecanização, com 6500 mm. Acabamento bruto ou lacado opcional. 88 x 124 x 6500 mm. |
|
|
SVV-PF08: Perfil / capa de remate em alumínio anodizado, com 6500 mm. Usado com o perfil SVV-PF02. Acabamento bruto ou lacado opcional. 44,8 x 22 x 6500 mm.
|
| Acessórios opcionais: | |
|
|
SVV-TOPO2: Topo em alumínio anodizado para os perfis SVV-PF03, SVV-PF13 e SVV-PF14. Acabamento bruto ou lacado opcional. É necessário retirar +- 4 mm à medida do vidro no lado onde for aplicado. 43 x 124 mm. |
 |
SVV-J69-LED: Calço em Nylon para aplicação em conjunto com o SVV-J08 quando for usada fita led no interior inferior dos perfis SVV-PF03, PF13, PF14 e SVV-PF02 e PF22. |
 |
SVV-PRFST2.9X9.5: Parafuso (DIN7982 ST2,9x9,5mm) para fixação de topos. Usado com SVV-TOPOM16 e SVV-TOPOM20. |
|
|
SVV-PRFST4.8X32: Parafuso (DIN7982 ST4,8x32mm), para fixação das peças SVV-FIX16 e 20 e das SVV-FIXCLU15 e 20 à parede.
|
| Opcionais: 13V | |
|
|
SVV-PF22: Perfil opcional em alumínio anodizado com furação ø13mm (x33) na aba, com 6500 mm. Acabamento bruto ou lacado opcional. 88 x 124 x 6500 mm. |
 |
SVV-PF17: Passa mão ovalizado em alumínio anodizado com 6500 mm, para vidro 6.6.2 (12,80 mm) e 8.8.4 (17,52 mm). Usa o vedante U em EPDM SVV-J06 para vidro 6.6.2 e SVV-J03 para vidro 8.8.4. Lacagem opcional. |
 |
CLU-7011-15x15*x15: Calha U anodizada, usada como passa mão baixo, para vidro de 12 mm. Material Alumínio (Perfil 6500 mm). Lacagem opcional. *Medidda interior. |
 |
CLU-7011-25x15*x25: Calha U anodizada, usada como passa mão alto, para vidro de 12 mm. Material Alumínio (Perfil 6500 mm). Lacagem opcional. *Medidda interior. |
|
|
SVV-TOPOPM17: Topo em alumínio anodizado para passa mão ovalizado SVV-PF17. Acabamento bruto ou lacado opcional.
|
| Opcionais: 17V | |
|
|
SVV-PF22: Perfil opcional em alumínio anodizado com furação ø13mm (x33) na aba, com 6500 mm. Acabamento bruto ou lacado opcional. 88 x 124 x 6500 mm. |
|
SVV-PF17: Passa mão ovalizado em alumínio anodizado com 6500 mm, para vidro 6.6.2 (12,80 mm) e 8.8.4 (17,52 mm). Usa o vedante U em EPDM SVV-J06 para vidro 6.6.2 e SVV-J03 para vidro 8.8.4. Lacagem opcional. |
 |
CLU-7011-15x20*x15: Calha U anodizada, usada como passa mão baixo, para vidro de 16 mm. Material Alumínio (Perfil 6500 mm). Lacagem opcional. *Medidda interior. |
 |
CLU-7011-25x20*x25: Calha U anodizada, usada como passa mão alto, para vidro de 16 mm. Material Alumínio (Perfil 6500 mm). Lacagem opcional. *Medidda interior. |
|
|
SVV-TOPOPM17: Topo em alumínio anodizado para passa mão ovalizado SVV-PF17. Acabamento bruto ou lacado opcional.
|
| Opcionais: 21V | |
|
|
SVV-PF22: Perfil opcional em alumínio anodizado com furação ø13mm (x33) na aba, com 6500 mm. Acabamento bruto ou lacado opcional. 88 x 124 x 6500 mm. |
 |
SVV-PF21: Passa mão ovalizado em alumínio anodizado com 6500 mm, para vidro 10.10.4 (21,52 mm). Usa o vedante U em EPDM SVV-J04 para vidro 10.10.4. Lacagem opcional. |
|
|
SVV-TOPOPM21: Topo em alumínio anodizado para passa mão ovalizado SVV-PF21. Acabamento bruto ou lacado opcional.
|
| Acessórios fixação perfil SVV-PF22: | |
|
|

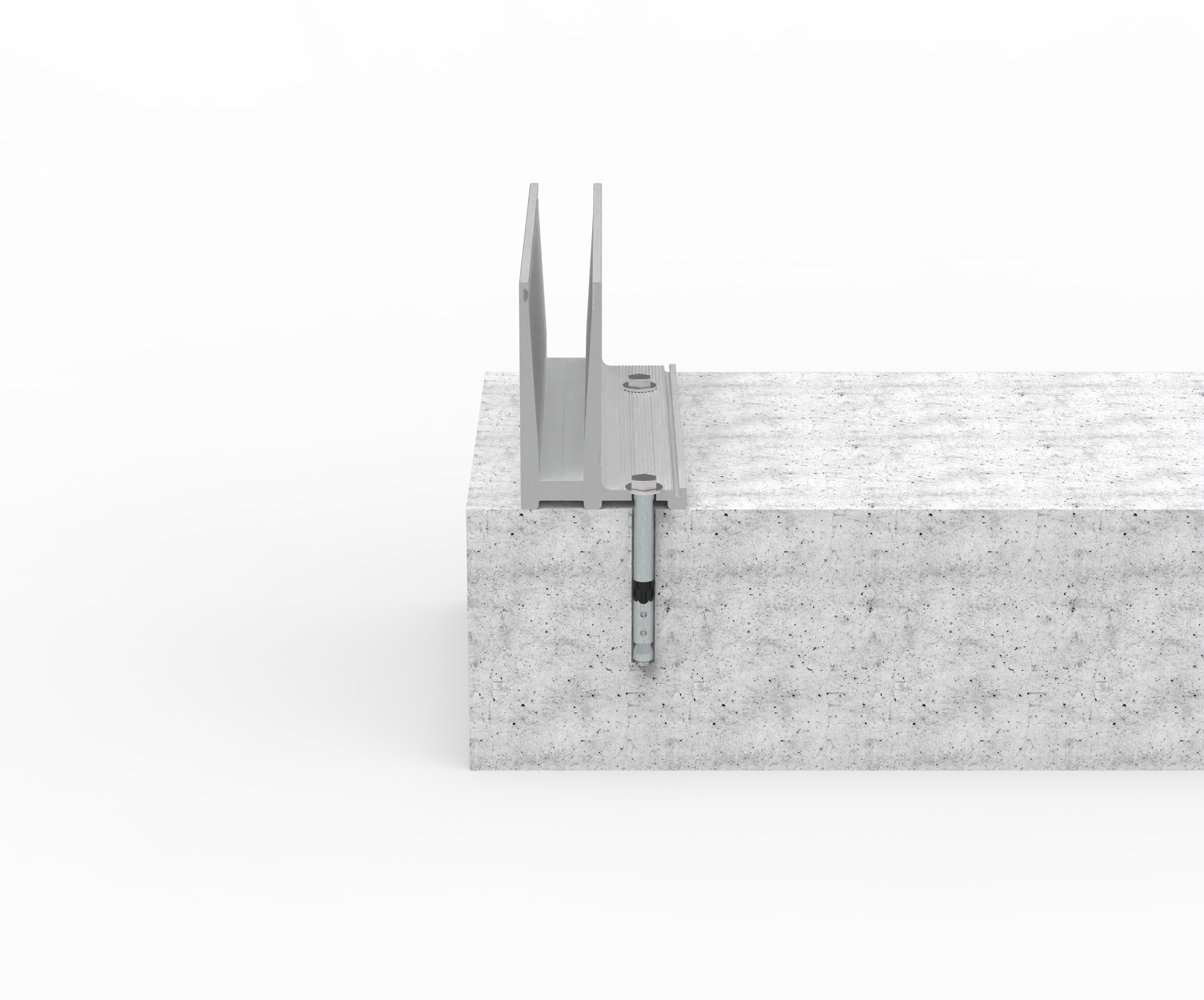

SVV-PRFM8x105: Parafuso sextavado exterior com bucha metálica em aço galvanizado (M8x105), para fixação dos perfis SVV-PF02 e PF22 com furo simples. Disponíveis à unidade ou caixa de 50 unidades. |
|
|
| Operações extra: | |
 |
SVV-5400-CA: Corte com ângulo dos sistemas SVV-5400, 5401 e 5402. |
 |
SVV-5400-CR: Corte reto dos sistemas SVV-5400, 5401 e 5402. |
 |
SVV-5400-CC: Rasgo para escoamento de água nos sistemas SVV-5402 e 5501. Cada metro tem um rasgo com 16 mm de largura por 5 mm de altura. |
|
|
SVV-5400-OP: |
