SVV - 5502

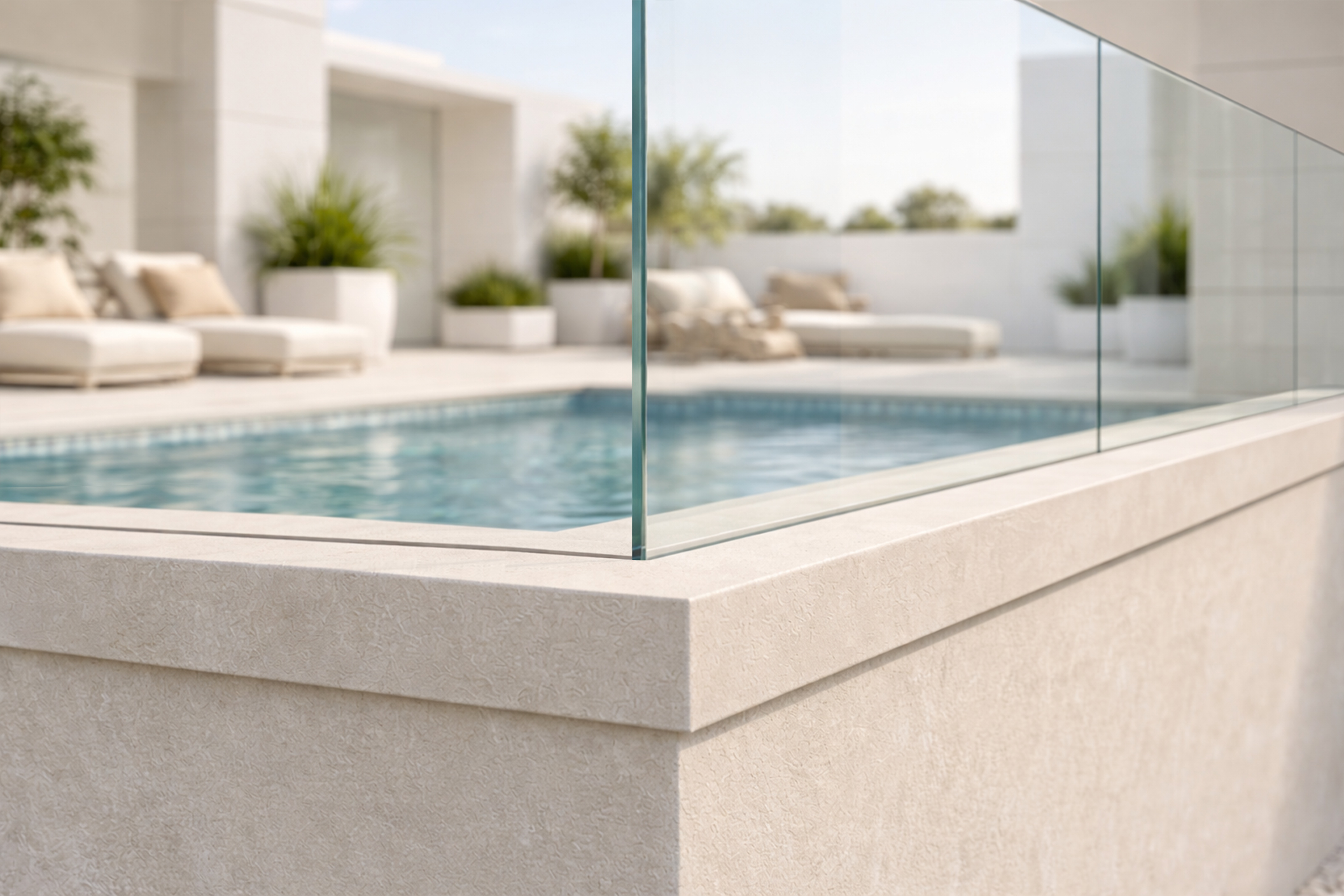

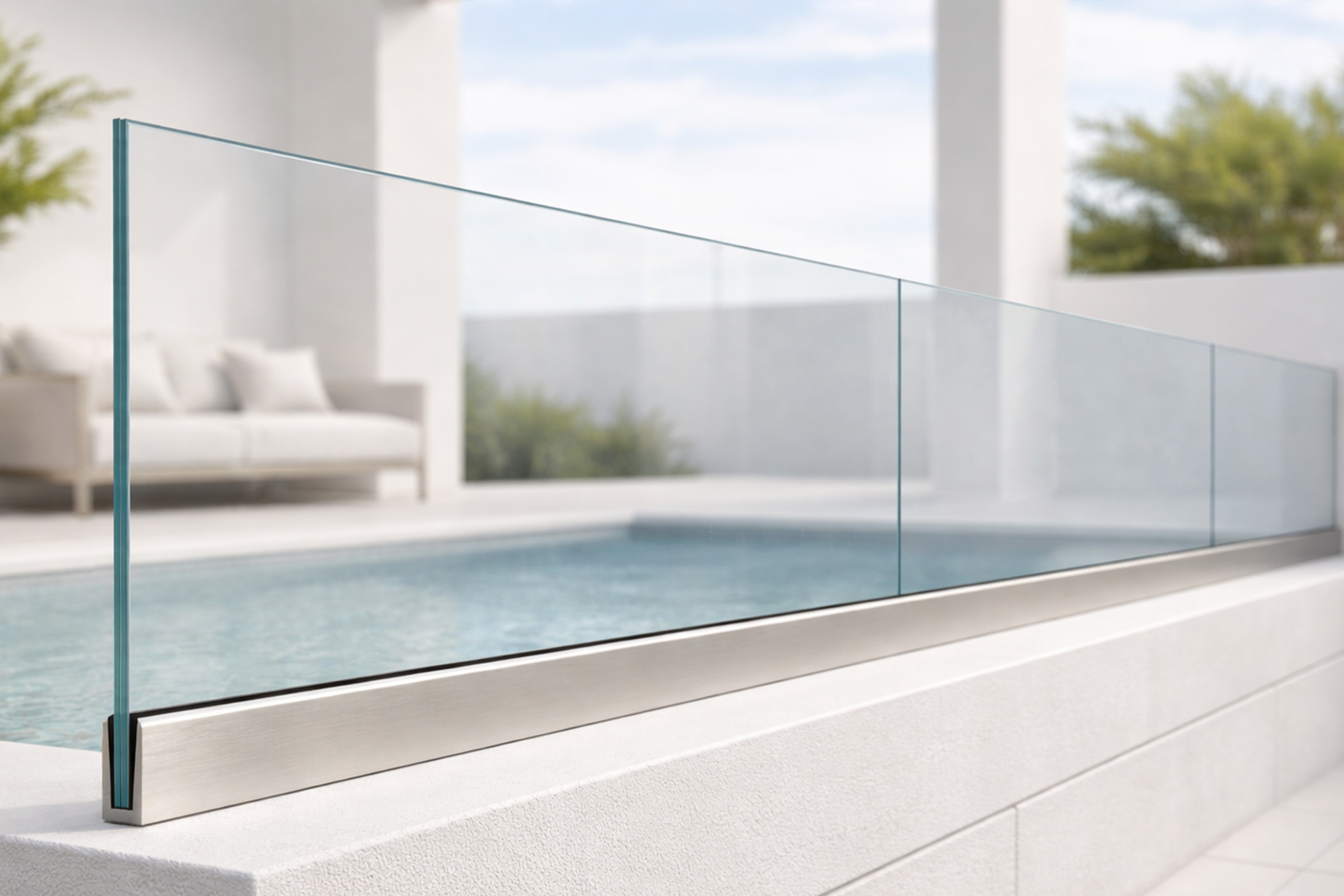

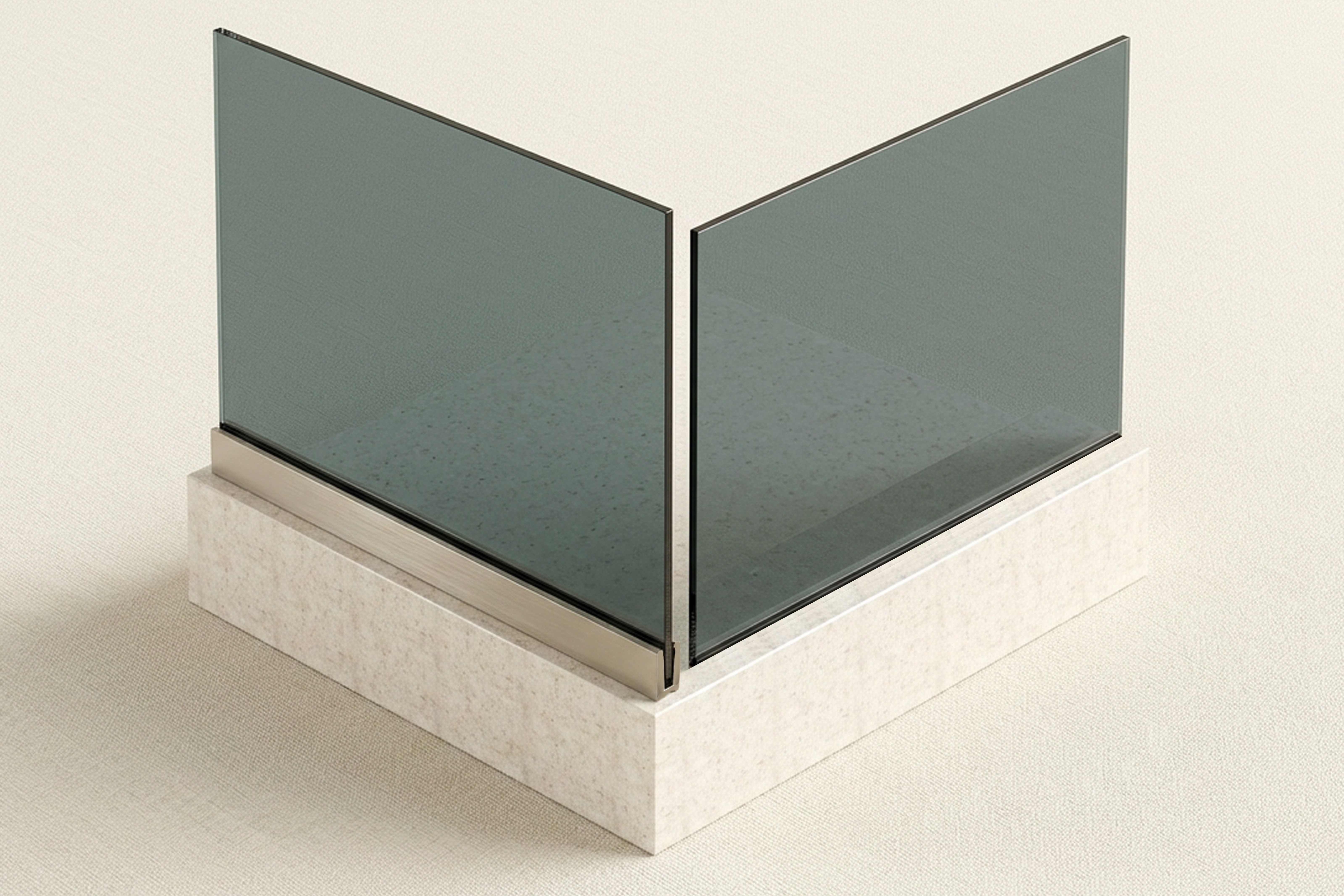

Apresentamos um novo suporte de guarda reduzida, desenhado especificamente para a montagem sobre um murete. Perfi l minimalista e simples para a montagem de guardas até 800mm de altura de vidro.

De linhas minimalistas, está perfeitamente enquadrado com as exigências da arquitetura moderna onde a estética, a funcionalidade e a segurança estrutural são pontos chave. Sistema para vidro temperado laminado de 6.6.1 (12,38 mm), 6.6.2 (12,76 mm), 8.8.1 (16,38 mm) e de 8.8.2 (16,76 mm) de aplicação vertical com calço e cunha em Nylon, pode também ser montado embutido no chão. Existe opção de calha sem furação (SVV-PF36).

Faça o download do Catálogo em PDF.

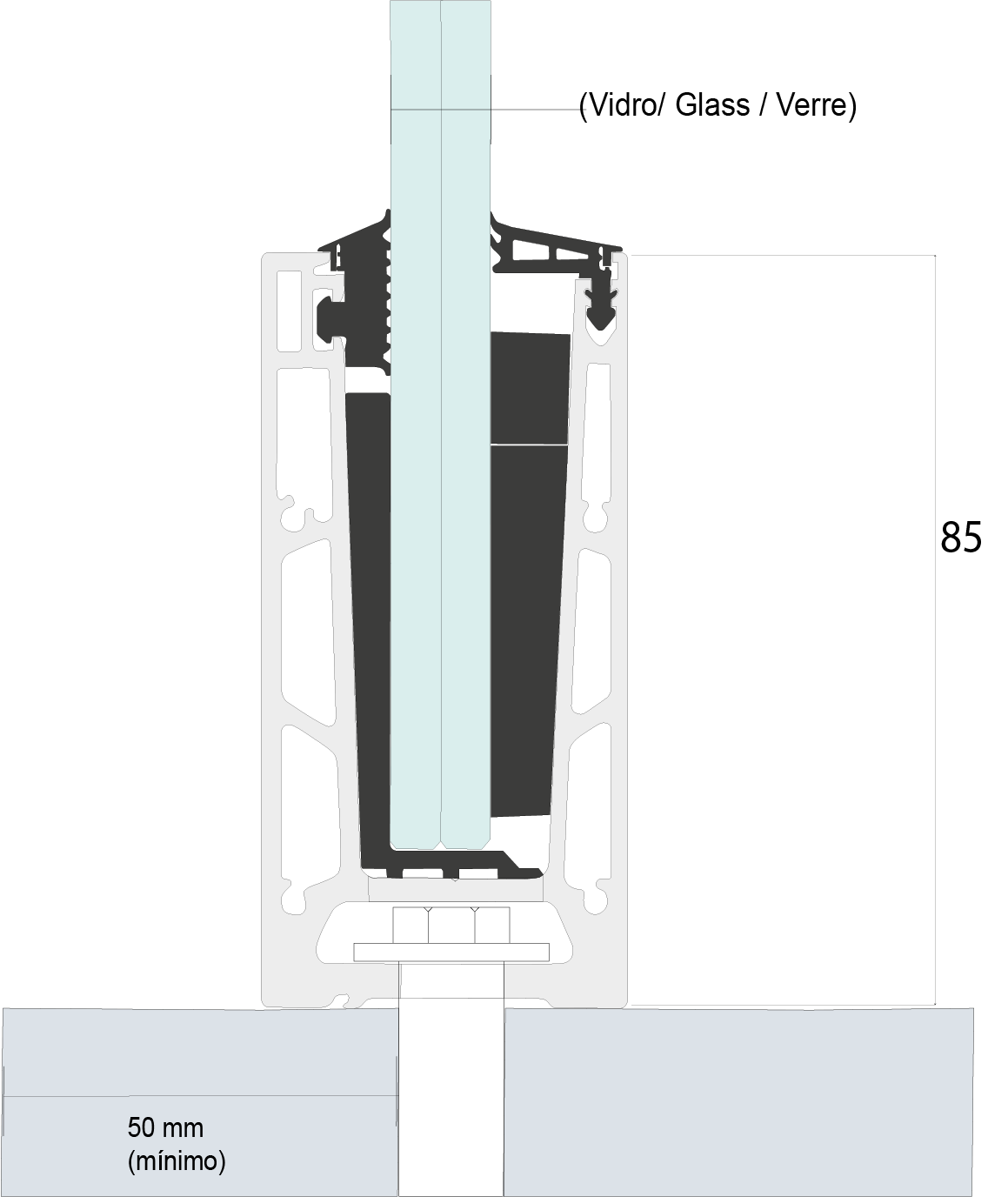

VERTICAL

Opções de vidro:

12V: Vidro temperado laminado de 6.6.1 (12,38 mm) ou 6.6.2 (12,76 mm).

16V: Vidro temperado laminado de 8.8.1 (16,38 mm) ou 8.8.2 (16,76 mm).

Possibilidade de fornecimento de perfil sem mecanização.

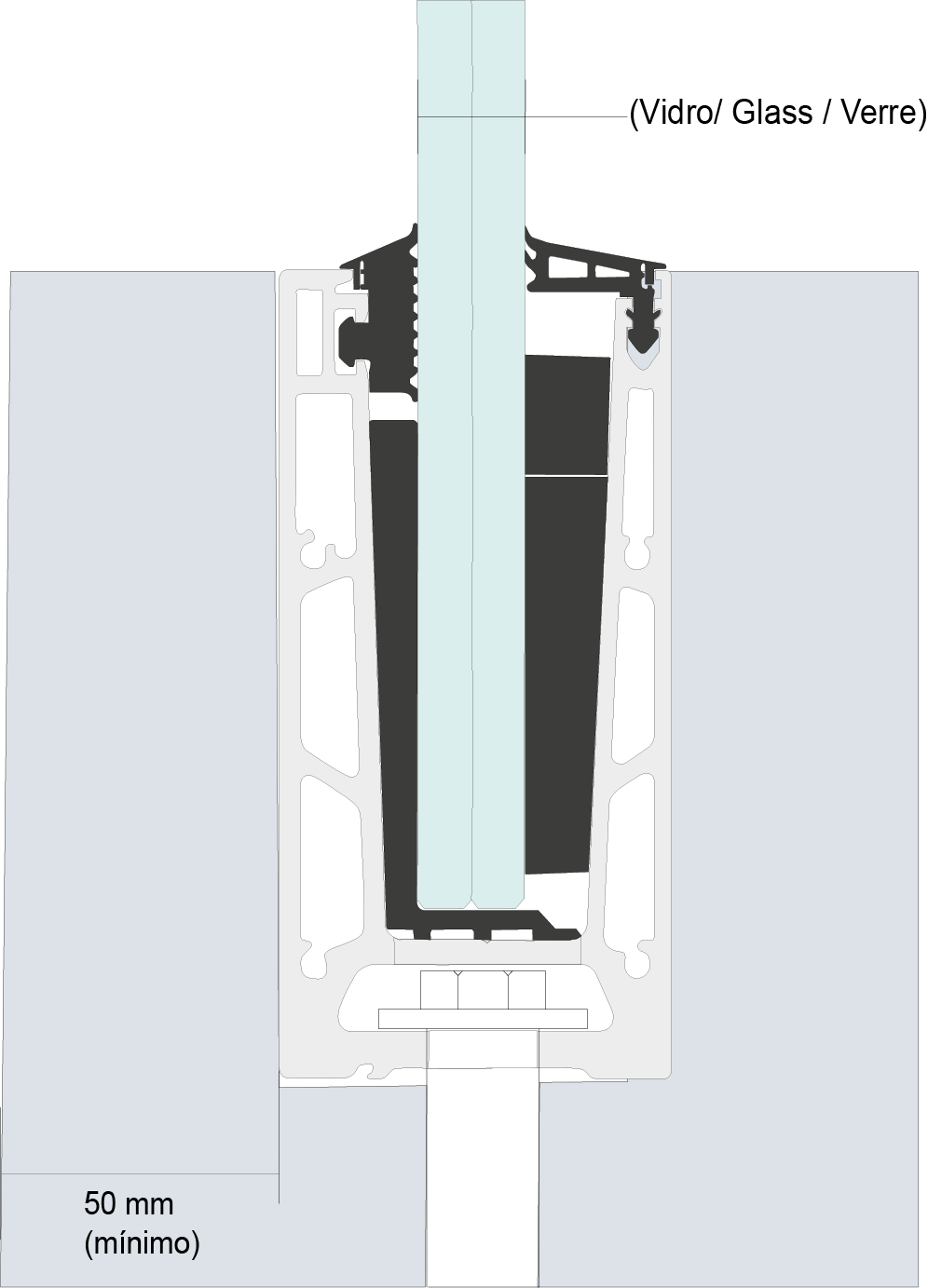

EMBUTIDO

Opções de vidro:

12V: Vidro temperado laminado de 6.6.1 (12,38 mm) ou 6.6.2 (12,76 mm).

16V: Vidro temperado laminado de 8.8.1 (16,38 mm) ou 8.8.2 (16,76 mm).

Possibilidade de fornecimento de perfil sem mecanização.

46 x 85 mm x C.
C = Comprimento (Máximo 6100 mm).

AN: Alumínio anodizado (na anodização as medidas máximas podem sofrer alteração).

AB: Alumínio bruto.

LC: Alumínio lacado

Temperado laminado.
Vidro não incluído.

SVV-PF37: Perfil em alumínio anodizado com furações inferiores para aplicação vertical e embutida, com 6100mm. Acabamento bruto ou lacado opcional. 46 x 85 x 6100 mm.

SVV-J90: Junta exterior para isolamento em borracha, para vidro de 6.6.1 (12,38 mm) a 6.6.4 (13,52 mm), de 8.8.1 (16,38 mm) a 8.8.4 (17,52 mm) e de 10.10.1 (20,38 mm) a 10.10.4 (21,52 mm). Rolo com 75000 mm.

SVV-J98: Calço L em nylon para vidro de 6.6.1 (12,38 mm) a 8.8.4 (17,52 mm). Usa 17 peças por perfil com 6100 mm.

SVV-J72: Cunha em nylon para vidro de 6.6.1 (12,38 mm) e 6.6.2 (12,76 mm). Usa 17 peças por perfil com 6100 mm. Usada com a referência SVV-J93.

SVV-J90: Junta exterior para isolamento em borracha, para vidro de 6.6.1 (12,38 mm) a 6.6.4 (13,52 mm), de 8.8.1 (16,38 mm) a 8.8.4 (17,52 mm) e de 10.10.1 (20,38 mm) a 10.10.4 (21,52 mm). Rolo com 75000 mm.

SVV-J52: Cunha em nylon para vidro de 6.6.1 (12,38 mm) e 6.6.2 (12,76 mm). Usa 17 peças por perfil com 6100 mm. Usada com a referência SVV-J93.

SVV-PF36: Perfil em alumínio anodizado sem mecanização, com 6100 mm. Acabamento bruto ou lacado opcional. 46 x 85 x 6100 mm.

CLU-7011-25x15*x25: Calha U anodizada, usada como passa mão alto, para vidro de 12 mm. Material Alumínio (Perfil 6100 mm). Lacagem opcional. *Medidda interior.

SVV-FIXCLU15: Peça de fixação lateral em alumínio, usada com a referência CLU-7011-15x15x15 e 25x15x25.

É necessário dar folga ou recortar no vidro a dimesão da peça + 2 mm no lado onde for aplicada.

SVV-PRFST2.9x9.5: Parafuso (DIN 7982 M2,9x9,5 mm) para fixação de topos. Usado com SVV-TOPOM16 e SVV-TOPOM20.

SVV-PRFST4.8x32: Parafuso (DIN7982 ST4,8x32mm), para fixação das peças SVV-FIX16 e 20 e das SVV-FIXCLU15 e 20 à parede.

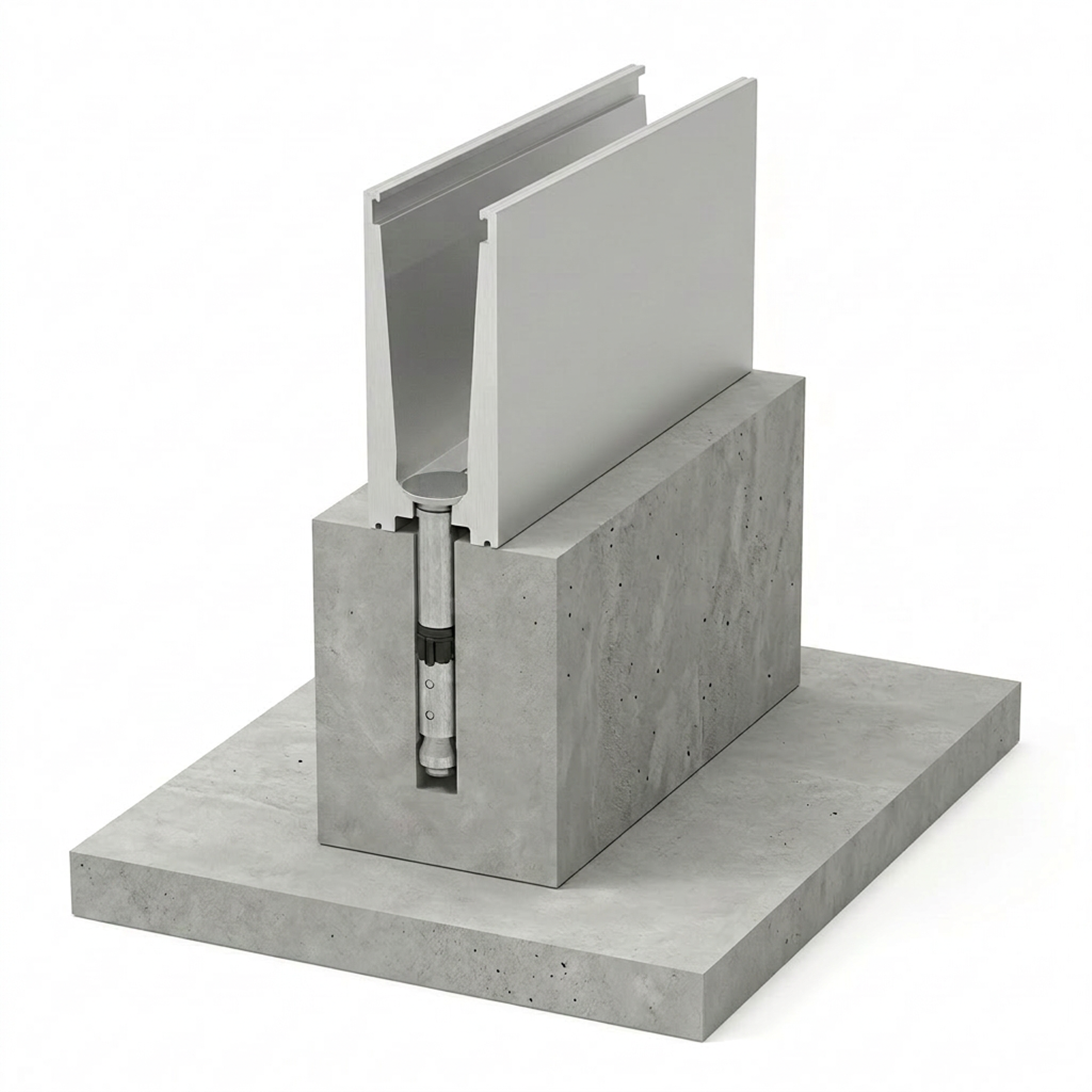

SVV-PRFM8x105: Parafuso sextavado exterior com bucha metálica em aço galvanizado (M8x105), para fixação dos perfis SVV-PF37 com furo simples. Disponíveis à unidade ou caixa de 50 unidades.

SVV-5400-OP: Execução de projeto e otimização para os sistemas dos sistemas SVV-5400, 5401 e 5402.
