Sistema PCR 7100

Encomende Produto

Preço

Area reservada a utilizadores logados.

Observações:

Construído em aço inox escovado (IE) ou polido (IP), este sistema tem como base um tubo de ø25 mm que juntamente com as roldanas e restantes componentes formam um conjunto distinto que marca pela simplicidade e design minimalista.
O mecanismo superior associado à guia de pavimento vai permitir um funcionamento suave de todo o sistema. Dá para portas de vidro de 8 - 10 mm ou porta de madeira de 25 a 40 mm de espessura com um peso máximo de 80 Kg por porta.
É um sistema extremamente versátil pois permite um grande número de soluções possíveis, sejam elas com ou sem vidro fixo, seja este a par do conjunto ou a 90º.
Estamos certos que dentro da série PCR-7100 vai encontrar a solução que procura.

COMPONENTES

APC-7101, APC-7102, APC-7104, APC-7105, APC-7106, APC-7107, APC-7108, APC-7109, APC-7111, APC-7112, APC-7114, APC-7118, APC-7126, APC-7131, APC-7132, APC-7151, APC-7152, APC-7156, APC-7171, APC-7172, APC-7181, APC-7191, APC-7192 e APC-7657.
Para mais detalhe seguir o link abaixo, - Componentes e acessórios.

LINK PARA SECÇÕES DISPONÍVEIS

- Opções de montagem.
- Exemplo de referência de encomenda.
- Acabamentos.
- Entalhe.
- Componentes e acessórios.
- Downloads PCR-7100.

Opções de montagem:

PCR-7100D /E Sistema slide de uma porta + vidro fixo. Opção direito (D) ou esquerdo (E).

PCR-7110D /E Sistema slide de uma porta + dois vidros fixos. Opção direito (D) ou esquerdo (E).

PCR-7120 Sistema slide de duas portas + dois vidros fixos.

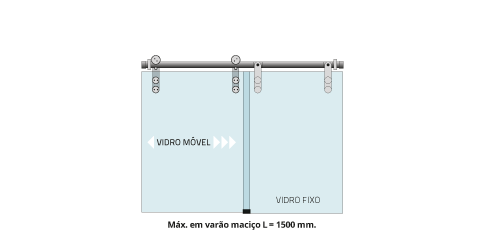

PCR-7125D /E Sistema slide de uma porta + vidro fixo com a mesma altura. Opção direito (D) ou esquerdo (E).

PCR-7130 Sistema slide de uma porta para aperto à parede.

PCR-7135D /E Sistema slide de uma porta + vidro fixo + bandeira. Opção direito (D) ou esquerdo (E).

PCR-7140 Sistema slide de duas porta para aperto à parede. Vista pelo interior.

PCR-7150 Sistema slide de uma porta para aperto ao teto.

PCR-7155 Sistema slide de uma porta de madeira.

PCR-7160 Sistema slide de duas portas para aperto ao teto.

PCR-7170 Sistema slide duplo de duas portas para aperto ao teto.

PCR-7180D /E Sistema slide de uma porta + dois vidros fixos sendo um a 90º.

PCR-7190 Sistema slide de duas portas + dois vidros fixos a 90º.
voltar ao topo ^

Referência de encomenda:
PCR-XX-7100D-1500 Sendo XX o acabamento pretendido. Exemplo: PCR-IE-7100D-1500 (Sistema de porta de correr 7100 direito em aço inox escovado, tubo com 1500 mm).

Acabamento:
IE - Aço inox escovado. IP - Aço inox polido.

Entalhe:
Consultar informação técnica do Sistema PCR-7100. Para informação detalhada consultar a área técnica (tem de estar registado no site e com o login efectuado).
voltar ao topo ^

Componentes e acessórios:

APC-7101
Roldana em inox escovado (IE) ou polido (IP) com ø45 mm para tubo / varão de ø25 mm, com fixação vertical, para vidro de 8 a 10 mm.
Carga máxima por roldana de 40 kg.

DIMENSÃO:
190 x 45 x 40 mm..

ENTALHE:
Consultar informação técnica do Sistema PCR-7100.

APC-7102
Batente para roldana em inox escovado (IE) ou polido (IP), aplicado em tubo / varão de ø25mm.

DIMENSÃO:
33 x 50 x 19 mm.

ENTALHE:
-----

APC-7104
Pater para aperto lateral à parede, em inox escovado (IE) ou polido (IP), para tubo / varão de ø25 mm.

DIMENSÃO:
ø35 x 22 mm.

ENTALHE:
-----

APC-7105
Guia de chão em inox escovado (IE) ou polido (IP) com 50 mm, para porta de correr. Para vidro de 8 a 12 mm.
Indicar espessura do vidro no pedido.

DIMENSÃO:
20 x 20 x 50 mm.

ENTALHE:
-----

APC-7106*
Tubo em inox escovado (IE) ou polido (IP) com ø25 mm para roldana.
Medida standard 1000 mm.
Em opção existe o varão maciço inox também com ø25 mm, referência APC-7114.

DIMENSÃO:
ø25 mm x C.
C = comprimento em mm.

ENTALHE:
-----

APC-7107
União tubular para vidro fixo de 8 a 10 mm de espessura em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
-----

ENTALHE:
Consultar informação técnica do Sistema PCR-7100.

APC-7108
União terminal tubular para vidro fixo de 8 a 10 mm de espessura em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
-----

ENTALHE:
Consultar informação técnica do Sistema PCR-7100.

APC-7109
Guia de chão em inox escovado (IE) ou polido (IP) para porta de correr, com fixação para vidro fixo. Para vidro de 8 a 10 mm. Indicar no pedido Dir. / Esq. e espessura do vidro.

DIMENSÃO:
20 x 34 x 50 mm.

ENTALHE:
-----

APC-7111
União dupla tubular para dois vidros fixos de 8 a 10 mm de espessura, em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
-----

ENTALHE:
Consultar informação técnica do Sistema PCR-7100.

APC-7112
União terminal dupla tubular para dois vidros fixos de 8 a 10 mm de espessura, em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
-----

ENTALHE:
Consultar informação técnica do Sistema PCR-7100.

APC-7114*
Varão maciço em inox escovado (IE) ou polido (IP), de ø25 mm, com furações.
Medida standard 1000 mm.

DIMENSÃO:
ø25 mm x C.
C = comprimento em mm.

ENTALHE:
-----

APC-7118
Pater para aperto lateral a vidro fixo, em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
ø35 x 40 mm.

ENTALHE:
Consultar informação técnica do Sistema PCR-7100.

APC-7126
União tubular vertical para vidro fixo em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.
Usada quando o vidro fixo é da mesma altura da porta. Vidro de 8 a 10 mm.

DIMENSÃO:
28 x 148 mm.

ENTALHE:
Consultar informação técnica do Sistema PCR-7100.

APC-7131
União tubular para fixação à parede em inox escovado(IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
-----

ENTALHE:
-----

APC-7132
União terminal tubular para fixação à parede em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
-----

ENTALHE:
-----

APC-7151
União tubular para fixação ao teto em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
ø50 x 88 mm.

ENTALHE:
-----

APC-7152
União terminal tubular para fixação ao teto em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
ø50 x 88 mm.

ENTALHE:
-----

APC-7156
Roldana em inox escovado (IE) ou polido (IP) para tubo / varão de ø25 mm, aplicada em portas de madeira com espessura de 25 a 40 mm.
Carga máxima por roldana é de 40 Kg.

DIMENSÃO:
125 x 88 x 25 mm.

ENTALHE:
M7155.
Consultar informação técnica do Sistema PCR-7100.

APC-7171
União tubular dupla para fixação ao teto em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
ø50 x 88 mm.

ENTALHE:
-----

APC-7172
União terminal tubular dupla para fixação ao teto em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
ø50 x 88 mm.

ENTALHE:
-----

APC-7181
União tubular 90º com fixação a vidro fixo a 90º, em inox escovado(IE) ou polido (IP), para tubo de ø25 mm.
Para vidro de 8 a 10 mm. Indicar no pedido Dir. / Esq. e espessura de vidro.

DIMENSÃO:
-----

ENTALHE:
Consultar informação técnica do Sistema PCR-7100.

APC-7191
União tubular 90º em inox escovado(IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
-----

ENTALHE:
-----

APC-7192
União tubular 90º com fixação dupla a vidros fixos em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.
Para vidro de 8 a 10 mm.

DIMENSÃO:
-----

ENTALHE:
Consultar informação técnica do Sistema PCR-7100.

APC-7657
Guia de chão em aço inox escovado (IE) ou polido (IP), para portas de correr de madeira. Usada nos Sistemas PCR-7080/90, 7100, 7600 e 9200.

DIMENSÃO:
13 x 20 x 45 mm.

ENTALHE:
Consultar informação técnica do Sistema PCR-7100.

* O tubo APC-7106 ou varão APC-7114 são fornecidos com furação standard de acordo com a opção de montagem escolhida quando o seu comprimento for inferior ou igual às medidas máximas estipuladas. Se o tubo / varão exceder estas medidas ou se indicar no pedido este será fornecido sem furação.

voltar ao topo ^

Downloads:
	Ir para Secção PCR-7100 do Catálogo Geral ED.4 em PDF. Para aceder ao ficheiro na área técnica tem de ter login efetuado.
