Sistema PCR 7200

AFCAMÕES PCR-7200
  • AFCAMÕES PCR-7200
  • AFCAMÕES PCR-7200 detalhes

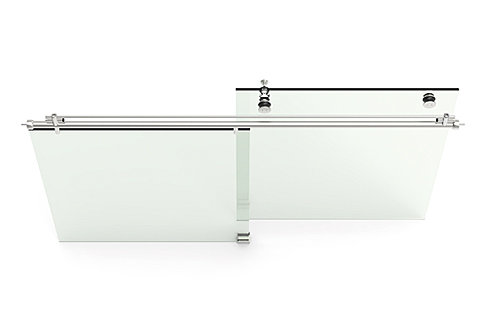

  • AFCAMÕES PCR-7200 detalhe
  • Sistema de Portas de Correr Ref.: 7200

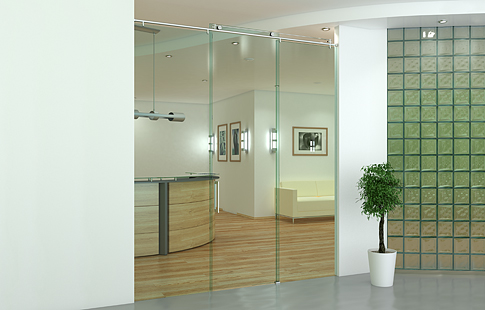

  • Sistema de Portas de Correr Ref.: 7210

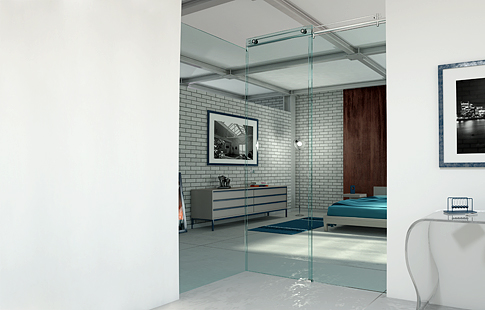

  • Sistema de Portas de Correr Ref.: 7220

Encomende Produto

Preço
Area reservada a utilizadores logados.
Observações:

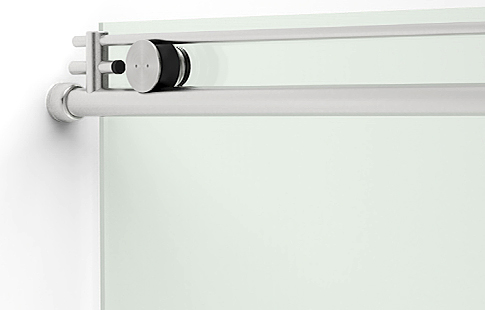

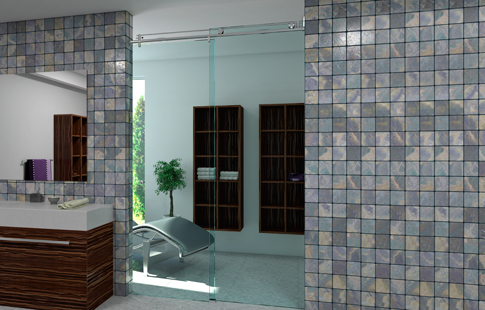

Construído em aço inox com acabamento escovado (IE) ou polido (IP), este sistema tem como base um tubo de ø25 mm, onde andam as roldanas e onde vão ser aplicados os batentes. Tem como particularidade o varão de menor diâmetro colocado por cima das roldanas que vai marcar visualmente o sistema, conferindo-lhe um design simples mas ao mesmo tempo arrojado.
O mecanismo superior associado à guia de pavimento vai permitir um funcionamento suave de todo o sistema.
É um sistema versátil pois permite várias soluções, todas elas com vidro fixo, seja este a par do conjunto ou a 90º. Estamos certos que dentro da série PCR-7200 vai encontrar a solução que procura.



COMPONENTES

APC-7104, APC-7151, APC-7201, APC-7202, APC-7203, APC-7205, APC-7211, APC-7221 e APC-7281.
Para mais detalhe seguir o link abaixo, - Componentes e acessórios.



LINK PARA SECÇÕES DISPONÍVEIS

- Opções de montagem.
- Exemplo de referência de encomenda.
- Acabamentos.
- Entalhe.
- Componentes e acessórios.
- Downloads PCR-7200.


Opções de montagem:

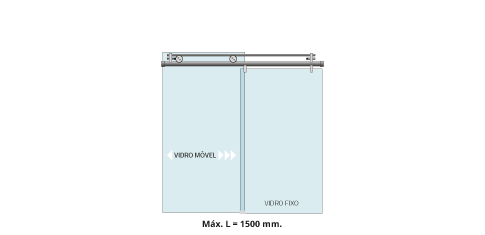

Opções de montagem sistema PCR-7200D -E.
PCR-7200D /E
Sistema slide de uma porta + vidro fixo.
Opção direito (D) ou esquerdo (E).

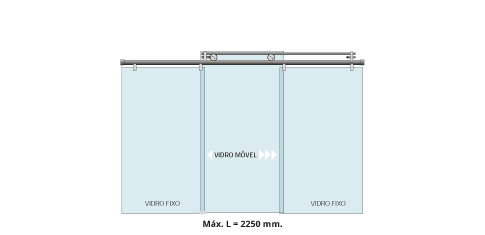

Opções de montagem sistema PCR-7210D /E.
PCR-7210D /E
Sistema slide de uma porta + dois vidros fixos.
Opção direito (D) ou esquerdo (E).

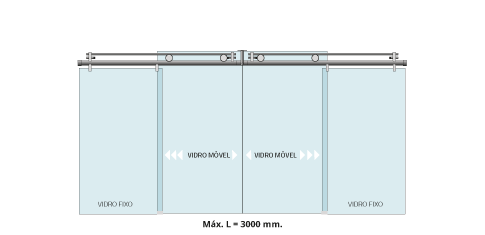

Opções de montagem sistema PCR-7220.
PCR-7220
Sistema slide de duas portas + dois vidros fixos.

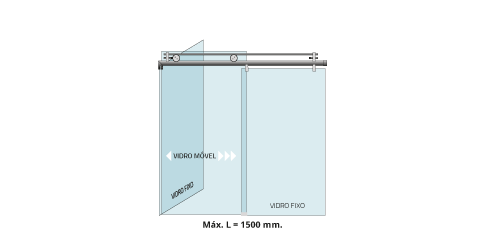

Opções de montagem sistema PCR-7280D /E.
PCR-7280D /E
Sistema slide de uma porta + dois vidros fixos sendo um a 90º.
Opções de montagem sistema PCR-7290.
PCR-7290 / NOVO
Sistema slide de duas portas + dois vidros fixos a 90º.

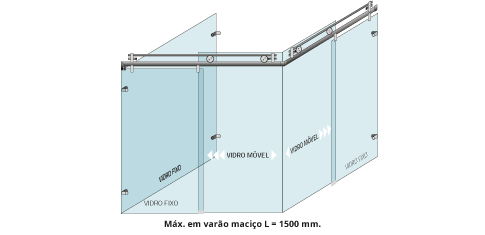

Opções de montagem sistema PCR-7295.
PCR-7295 / NOVO
Sistema slide em U de duas portas + três vidros fixos.
Usa as peças PGR-4501 para ligar os dois vidros fixos a 90º e a peça PGR-4503 para fixar os vidros fixos à parede de forma a dar mais estabilidade ao sistema.
Para outras alternativas de fixação consulte-nos.
voltar ao topo ^
Referência de encomenda:
PCR-XX-7200D-1500
Sendo XX o acabamento pretendido.

Exemplo:
PCR-IE-7200D-1500 (Sistema de porta de correr PCR-7200 direito em aço inox escovado, tubo com 1500 mm).

Acabamento:
IE - Aço inox escovado.
IP - Aço inox polido.

Entalhe:
Consultar informação técnica do Sistema PCR-7200.

Para informação detalhada consultar a área técnica (tem de estar registado no site e com o login efectuado).
voltar ao topo ^
Componentes e acessórios:
APC-7104
APC-7104
Pater para aperto lateral à parede, em inox escovado (IE) ou polido (IP), para tubo / varão de ø25 mm.

DIMENSÃO:
ø35 x 22 mm.

ENTALHE:
-----

 APC-7151
APC-7151
União tubular para fixação ao teto em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
ø50 x 88 mm.

ENTALHE:
-----

 APC-7201
APC-7201
Roldana de aperto direto ao vidro de ø45 mm, em inox escovado (IE) ou polido (IP), para varão de ø25 mm, de fixação cónica, para vidro de 8 a 10 mm.
Carga máxima por roldana de 40 Kg,

DIMENSÃO:
ø45 mm.

ENTALHE:
-----

APC-7202
APC-7202*
Tubo em inox escovado (IE) ou polido (IP) ø25 mm e 1.5 mm de espessura para roldana ø45 mm, com fixação para um vidro fixo.
Opção de varão maciço de ø25 mm a indicar no pedido.

DIMENSÃO:
ø25 x 1500 mm (medida standard).

ENTALHE:
Consultar informação técnica do sistema PCR-7200.

 APC-7203
APC-7203
Guia de chão em inox escovado (IE) ou polido (IP) com fixação para vidro fixo. Para vidro de 8 a 10 mm.
Indicar pedido Dir. / Esq. e espessura de vidro

DIMENSÃO:
20 x 45 x 50 mm.

ENTALHE:
-----

 APC-7205
APC-7205
Roldana de aperto direto ao vidro de ø45 mm, em inox escovado (IE) ou polido (IP), para varão de ø25 mm, com fixação bolacha. Para vidro de 8 a 10 mm.
Carga máxima por roldana de 40 Kg.

DIMENSÃO:
ø45 mm.

ENTALHE:
Consultar informação técnica do sistema PCR-7200.

APC-7211
APC-7211*
Tubo em inox escovado (IE) ou polido (IP) com ø25 mm e 1.5 mm de espessura para roldana de ø45 mm, com fixação para dois vidros fixos.
Opção de varão maciço de ø25 mm a indicar no pedido.

DIMENSÃO:
ø25 x 2250 mm (medida standard).

ENTALHE:
Consultar informação técnica do sistema PCR-7200.

 APC-7221
APC-7221*
Tubo em inox escovado (IE) ou polido (IP) com ø25 mm e 1.5 mm de espessura para roldana de ø45 mm, com união tubular de fixação ao teto e fixação para dois vidros fixos.
Opção de varão maciço de ø25 mm a indicar no pedido.

DIMENSÃO:
ø25 x 3000 mm (medida standard).

ENTALHE:
Consultar informação técnica do sistema PCR-7200.

 APC-7281
APC-7281*
Tubo em inox escovado (IE) ou polido (IP) com ø25 x 1500 mm para roldana de ø45 mm, com fixação para vidro fixo e vidro fixo a 90º.
Opção de varão maciço de ø25 mm a indicar no pedido.

DIMENSÃO:
ø25 x 1500 mm (medida standard).

ENTALHE:
Consultar informação técnica do Sistema PCR-7200.

APC-7291
APC-7291
União tubular 90º em aço inox escovado (IE) ou polido (IP) para tubo de ø25 mm.

DIMENSÃO:
-----

ENTALHE:
-----

 PGR-4501
PGR-4501
União de ligação intermédia para dois vidros a 90º em aço inox escovado (IE) ou polido (IP).

DIMENSÃO:
78 x 28 x 78 mm.

ENTALHE:
Sob consulta.

 PGR-4503
PGR-4503
Fixação intermédia com aperto ao chão ou tecto em aço inox escovado (IE) ou polido (IP).

DIMENSÃO:
58 x 28 x 61 mm.

ENTALHE:
M4503 - Vidro de 8 a 10 mm. Vidro de 12 e 15 mm sob consulta.

* Os tubos APC-7202, 7211, 7221 e 7281 são fornecidos com furação standard de acordo com a opção de montagem escolhida quando o seu comprimento for inferior ou igual às medidas máximas estipuladas. Se o tubo exceder estas medidas ou se indicar no pedido este será fornecido sem furação.
voltar ao topo ^
Downloads:
Download Ir para Secção PCR-7200 do Catálogo Geral ED.4 em PDF.
Para aceder ao ficheiro na área técnica tem de ter login efetuado.
  voltar ao topo ^
